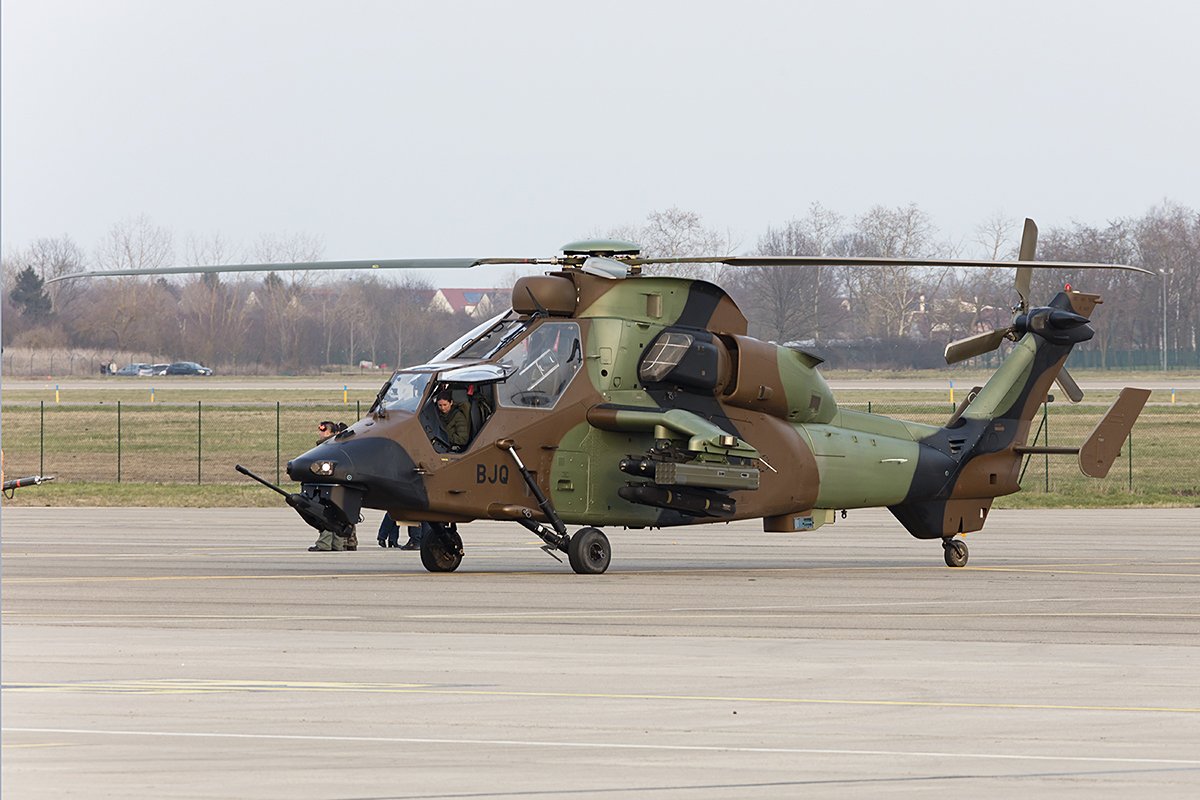

EC-665 Tiger HAD

Don_Medved · 31 октября 2022 г.

Добрый день заявленные характеристики вертолета не соответствует источникам .

Тактико-технические характеристики

Приведённые характеристики соответствуют модификации HAP.

Источник данных: Jane's, 2004.

Вооружение

Стрелково-пушечное: 1 × 30-мм пушка Giat AM-30781 с боезапасом в 450 выстрелов 30×113 мм
Точки подвески: 4
Управляемые ракеты:
- ракеты «воздух-земля»: 4 × HOT или 4 x PARS 3 LR или 4 × AGM-114 или 4 × Spike-ER на внутренних узлах
- ракеты «воздух-воздух»: по 2 × Mistral или Stinger на внешних узлах
Неуправляемые ракеты: блоки по 22 на внутренних и по 12 ракет на внешних узлах
Пусковой контейнер на четыре ракеты MBDA Pars-3 LR установленный на вертолете Eurocopter Tiger. Pars3-LR имеет инфракрасное наведение с автоматическим распознаванием, что позволяет выполнять захват цели уже после пуска

Наведение по лазерному лучу обеспечивает точность независимо от прицельной дальности. Кодированный луч лазера позволяет обозначать цель с помощью еще одного источника, воздушного или наземного. Это облегчает захват цели из укрытия или вне визуальной дальности прямой видимости оператора и минимизирует время экспозиции вертолета, с которого запускается ракета.

Ярким примером ракеты с наведением по лазерному лучу является 43-кг AGM-114 Hellfire от Lockheed Martin, имеющая дальность 7000 метров в режиме прямого визирования и 8000 метров при пуске непрямой наводкой. Ракета сверхзвуковая, что снижает время ее экспозиции для средств перехвата противника в режиме пуска с подсветкой цели. Вертолеты AH-1Z и AH-64 могут нести 16 ракет Hellfire. Более легкие A129 и Tiger могут нести восемь таких ракет.

Hellfire впервые была применена в реальных условиях в операции «Правое дело» в Панаме в 1989 году. Традиционно она применялась с тремя типами боеголовок: AGM-114K с тандемной боевой частью для бронированных целей, AGM-114M осколочно-фугасная для небронированных целей и AGM-114N с металлическим зарядом для разрушения городских строений, бункеров, РЛС, центров связи и мостов.
Универсальная ракета Spike-ER

Успех ряда комплексов семейства Spike привел к появлению нового боеприпаса, предназначенного для использования боевой авиацией . Целью проекта Spike-ER (Extended Range – «Увеличенная дальность») было создание ракетного комплекса с увеличенной дальностью и гибкостью применения. Эта система изначально разрабатывалась с учетом использования с бронетехникой и ударными вертолетами. Конструкция ракеты Spike-ER основывается на предыдущих разработках семейства, однако имеет несколько интересных отличий.Ракета новой модели имеет большие размеры в сравнении с предыдущими, ее стартовый вес (в ТПК) достигает 33 кг. При этом за счет нового твердотопливного двигателя максимальная дальность полета доведена до 8 км. Минимальная дальность пуска – 400 м. Комплекс Spike-ER может использоваться в качестве дополнительного вооружения бронетехники или вертолетов различных типов. Для применения ракет с этой техникой применяются соответствующие пусковые установки с набором аппаратуры управления.

Ракета Spike-ER оснащается оптико-электронной системой наведения, аналогичной использованным на ряде других изделий семейства. Обеспечиваются различные режимы работы, расширяющие круг выполняемых задач. Ракета несет тандемную кумулятивную боевую часть с бронепробиваемостью на уровне 1000 мм гомогенной брони.

Комплекс Spike-ER с возможностью установки на вертолеты привлек внимание военных из нескольких стран. Помимо израильской армии эти системы закупались Италией, Финляндией, Чили и другими странами. В качестве носителей ракеты Spike-ER используются вертолеты UH-60, Eurocopter Tiger, AW-129 и другие. Кроме того, определенное распространение получила модификация комплекса на базе различных шасси.
PARS 3 LR - это высокоточная система "стреляй и забывай" для поражения мобильных и стационарных целей, оснащенных броневой защитой последнего поколения, а также зданий, бункеров и других особо ценных целей.

Способность PARS 3 LR стрелять и забывать позволяет системе платформы покидать свою позицию сразу после запуска ракеты. Таким образом, платформа и экипаж подвергаются разведке и противодействию противника в течение минимального промежутка времени. Точность и эффективность ракеты обеспечивается на всей дальности стрельбы.
