Вдруг кому пригодится для СБ режима сделать простенькое устройство для обзора головой .
Делюсь опытом создания.
Устройство на ИК-диодах (аналог Track-IR).
Вам понадобится:
- 3 ИК диода с рабочим напряжением около 1.3В и рабочим током 100мА. Также, желательно брать диоды с полным углом полуинтенсивности около 50 градусов. (хотя у меня отлично работает и на 35 градусах)
- 3 резистора на 33 Ом с мощностью рассеяния 0.5Вт
- основа для рамки (тонкий жесткий лист пластика, фанеры. Можно даже из проволоки согнуть на крайний случай. Идеально бы иметь доступ к 3Д принтеру)
- паяльник
- источник питания на 5В (подойдет зарядник для телефона или даже USB-порт. В этом случае можно использовать провод от старой мышки, например. В проводе используем красный провод (+) и черный провод (-))
Сразу хочу сказать, что в интернете можно встретить в основном две схемы подключения - последовательную и параллельную. Последовательная экономнее по занимаемому месту, но мне лично нравится параллельная. Последовательную тоже можно использовать, однако в этом случае Вы должны быть четко уверены в параметрах своих диодов, резистора и источника питания.
Так, я начал с последовательного подключения, однако обнаружил, что диоды недостаточно ярко светят. Оказалось, что источник питания выдает не 5В, а меньше, а падение напряжения на диодах было больше паспортного.
Т.е. ток через диоды протекал не 100мА, а значительно ниже.

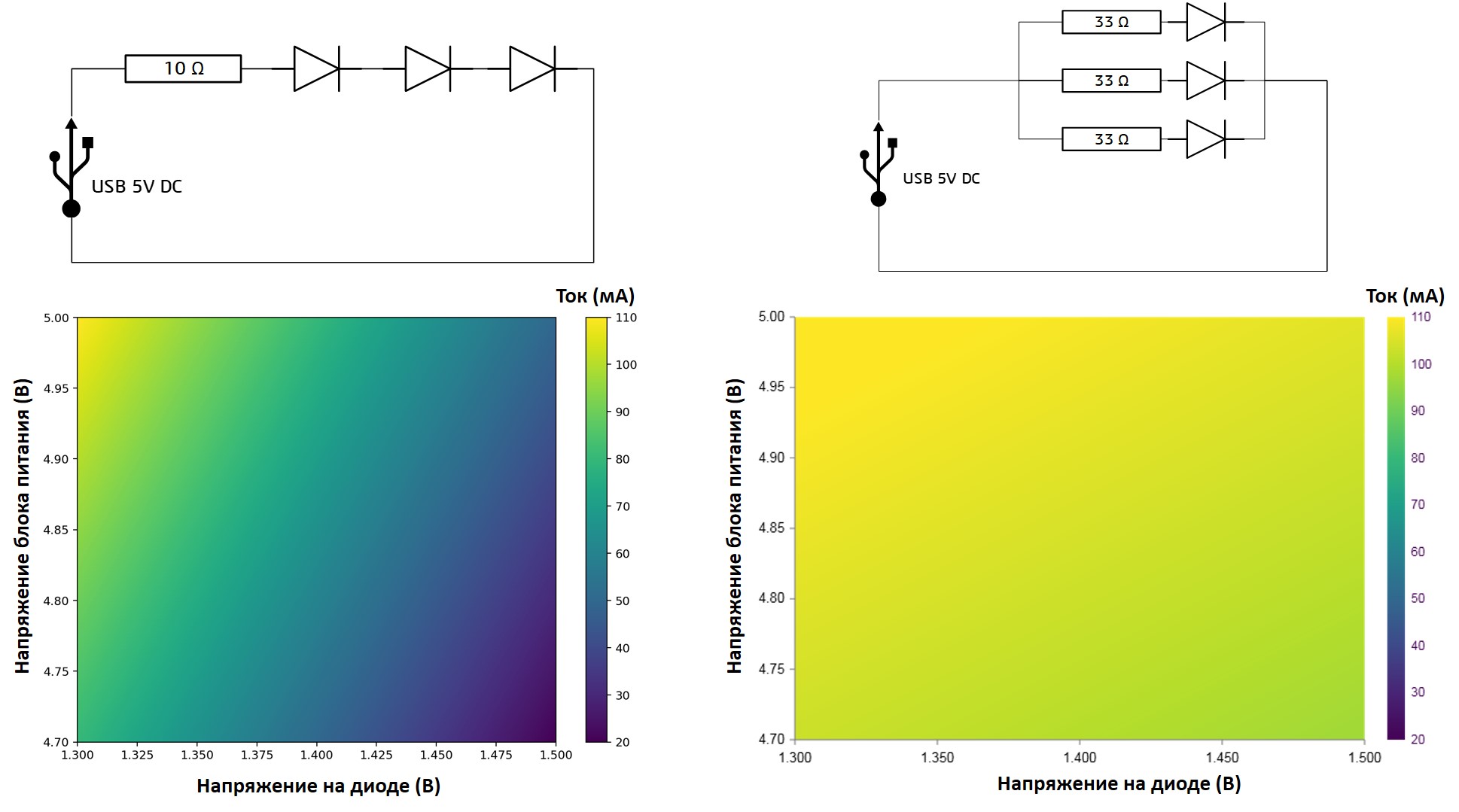

В общем, иллюстрация разных схем ниже. Как видно, параллельная схема гораздо более устойчива к вариациям параметров - даже при значительных отклонениях параметров питания и диода ток будет всегда 90 - 110мА.

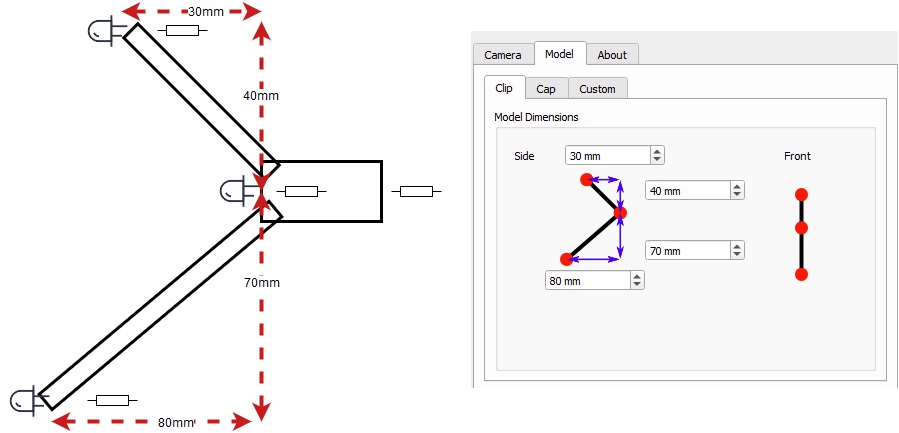

Далее вырезаем рамку так, чтобы расстояние между диодами было как на схеме.
Можно использовать и другие расстояния (в программке open-track есть подсказка, какие размеры поддерживаются).
Размеры рамки
Диоды можно закрепить с помощью клея, например. Если есть доступ к 3Д принтеру, то можно вообще красиво сделать и посадить диоды в гнезда.
Паяем по схеме, и “люстра” готова. Не забудьте продумать, как ее закрепить на голову.
Самый простой вариант - прикрепить ее к наушникам.
Камеру не обязательно дербанить - для начала можно попробовать использовать камеру как она есть. Придется поиграться с настройками open-track.
Самый надежный вариант, конечно, - удалить ИК фильтр на камере и поставить темный фильтр от видимого света (обычно вырезают кусочек из старой дискеты или видеокассеты, но есть и другие варианты).
