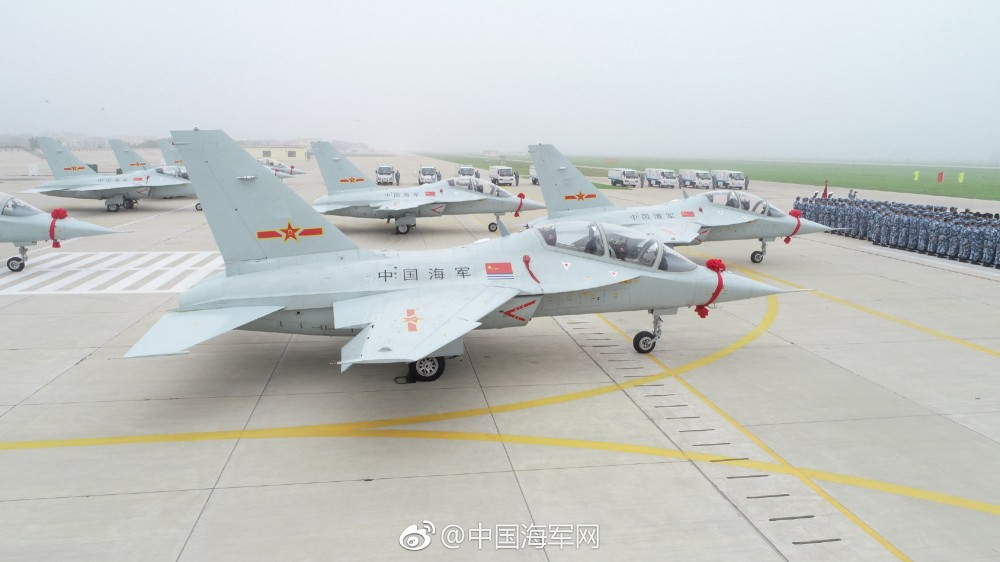

На изображении: передача JL-10 в ВМС НОАК
L-15 - учебно-боевой самолет, разработанный компанией Hongdu при сотрудничестве с ОКБ Яковлева. Самолет предназначается для замены морально устаревающих JL-8, которые уже не отвечали современным требованиям.
Первый полет прототип самолета совершил в 2006 году, а в 2010 году взлетела версия с двигателем АИ-222К-25Ф обладающая форсажной камерой.
Самолет поступил на вооружение ВВС и ВМС НОАК, а так же ВВС Замбии и ОАЭ.
Все варианты L-15 внешне очень похожи, но могут значительно различаться по системам и оснащению. Ключевым отличием является двигатель - самолеты существуют как в версии с обычным АИ-222К-25, так и с форсажной версией АИ-222К-25Ф. Дабы не повторяться в будущем, сразу опишу основные ЛТХ версий с и без форсажной камеры:
Если самолет оснащается АИ-222К-25:
Максимальная скорость на уровне моря - 1050Км/ч
Максимальное число Маха на уровне моря - 0.95
Скорость климба - 90м/с
Если самолет оснащается АИ-222К-25Ф:
Максимальная скорость на уровне моря - 1200 Км/ч
Максимальное число Маха на уровне моря - 1.4
Скорость климба - 200м/с
Вне зависимости от выше перечисленного, любые модели данного самолета оснащаются 7-ю точками подвески - по 3 на крыло и одно по фюзеляжем. Так же все варианты способны взять 2 топливных бака по 800 литров каждый:
Разберем конкретные характеристики всех версий.*
На данный момент различают следующие варианты самолетов:
JL-10
JL-10 - базовая версия самолета для ВВС НОАК. Принята на вооружение в 2012 году.
Характеристики:
- Двигатель: АИ-222К-25Ф;
- Радар: Импульсно-доплеровский;
- СПО: отсутствует;
- ЛТЦ: Отсутствуют.

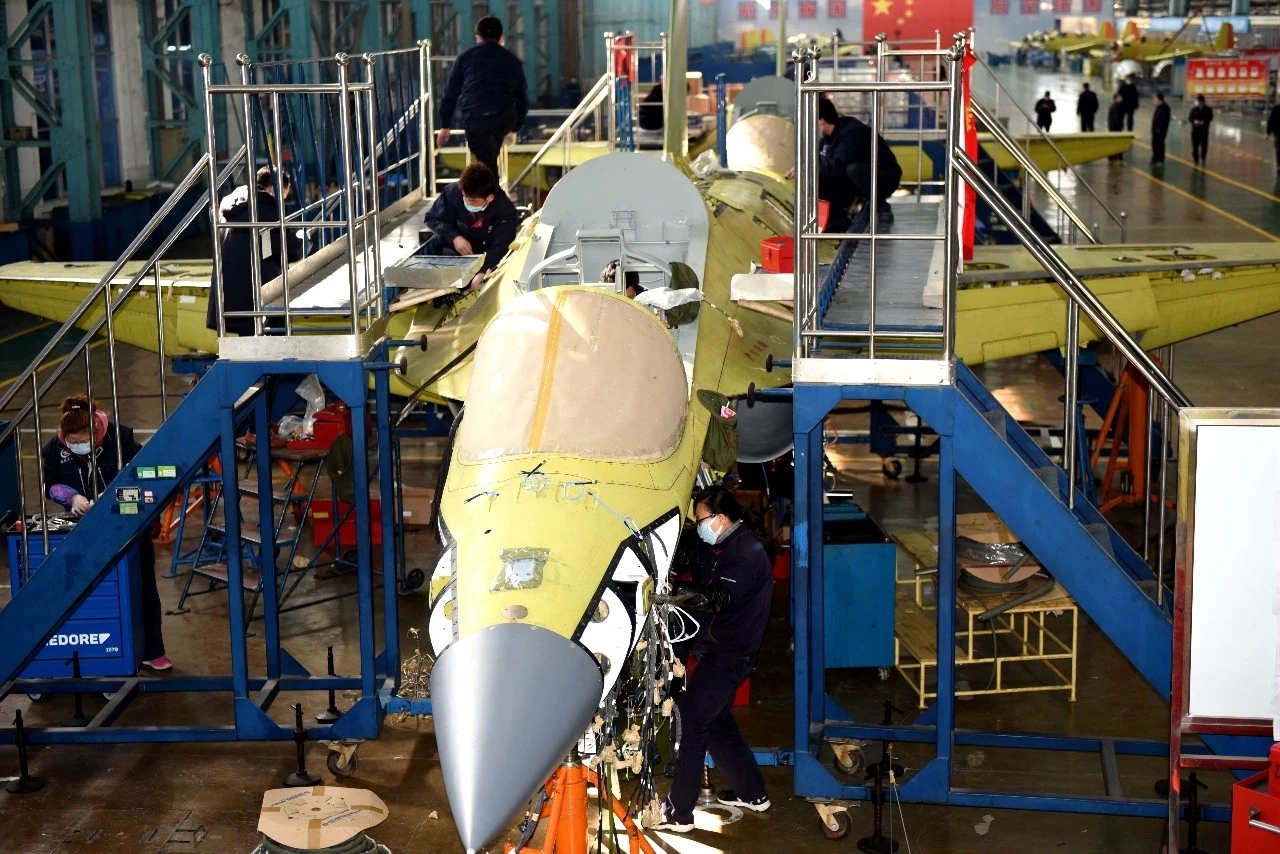

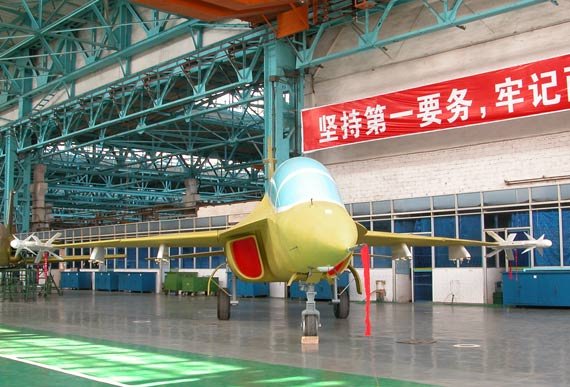

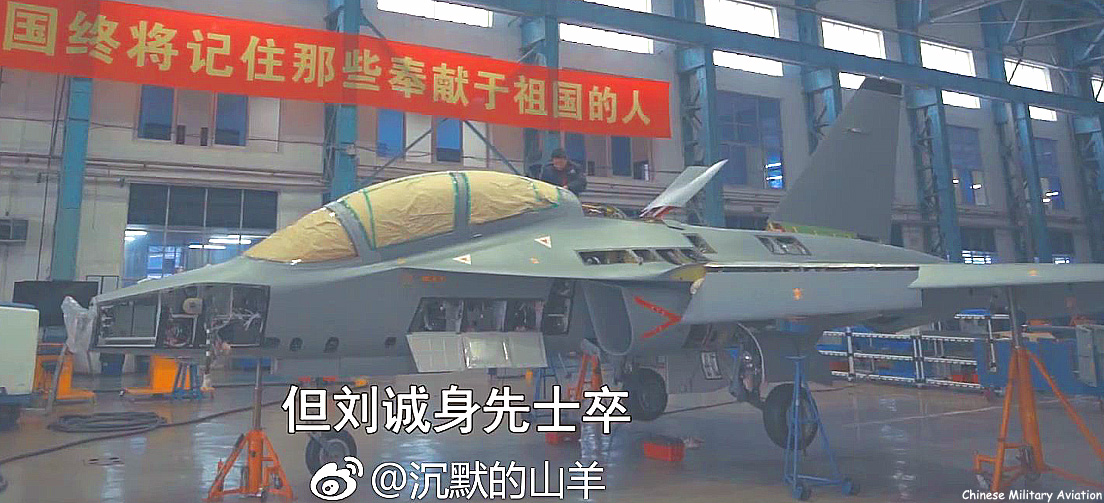

JL-10 на сборочной линии со снятым радиопрозрачным колпаком:
Вооружение:

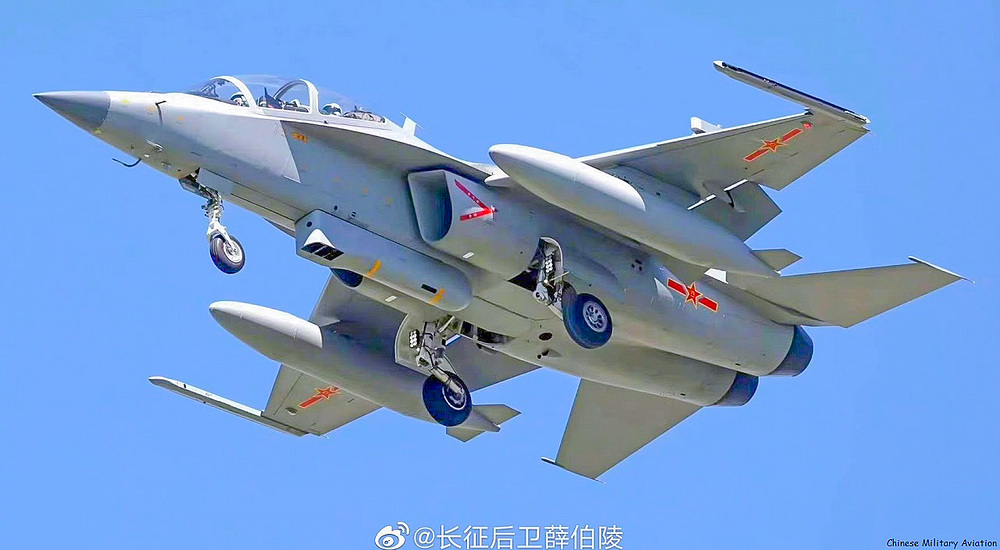

- Орудие: Одноствольная 23мм в подвесном контейнере
- Ракеты воздух-воздух: 2 PL-5 или PL-8.
- НАР: 4 блока калибра 57 или 90мм.
- Бомбы: от 2 до 4 бомб 500-3; до 4 бомб 250-3.

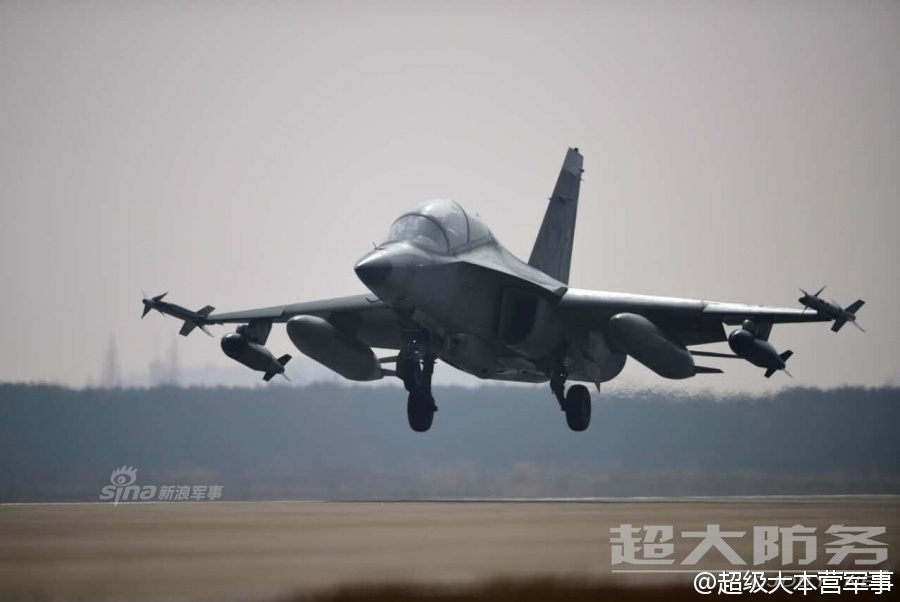

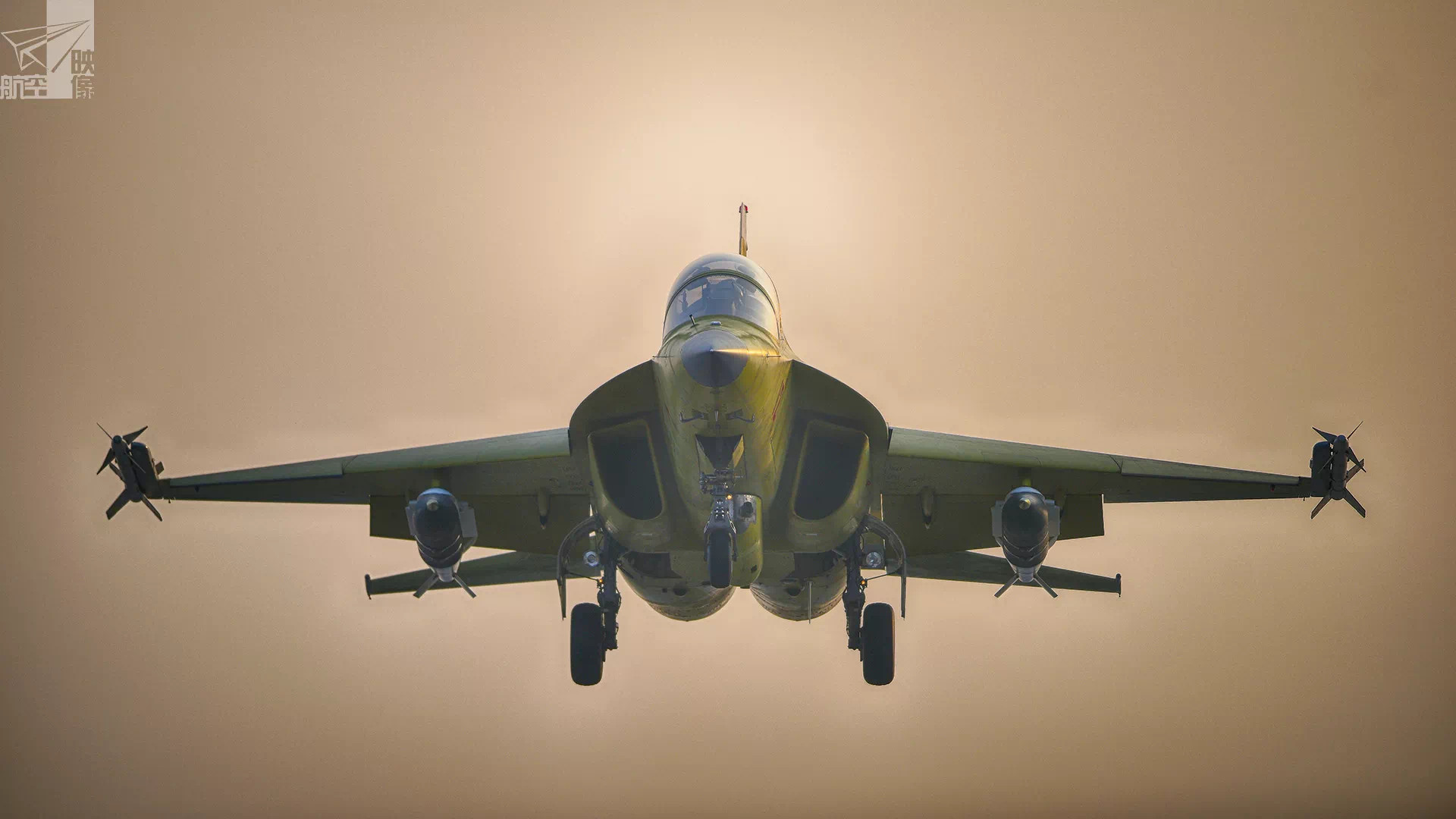

JL-10 на земле с 250кг бомбами и блоками 90мм НАР

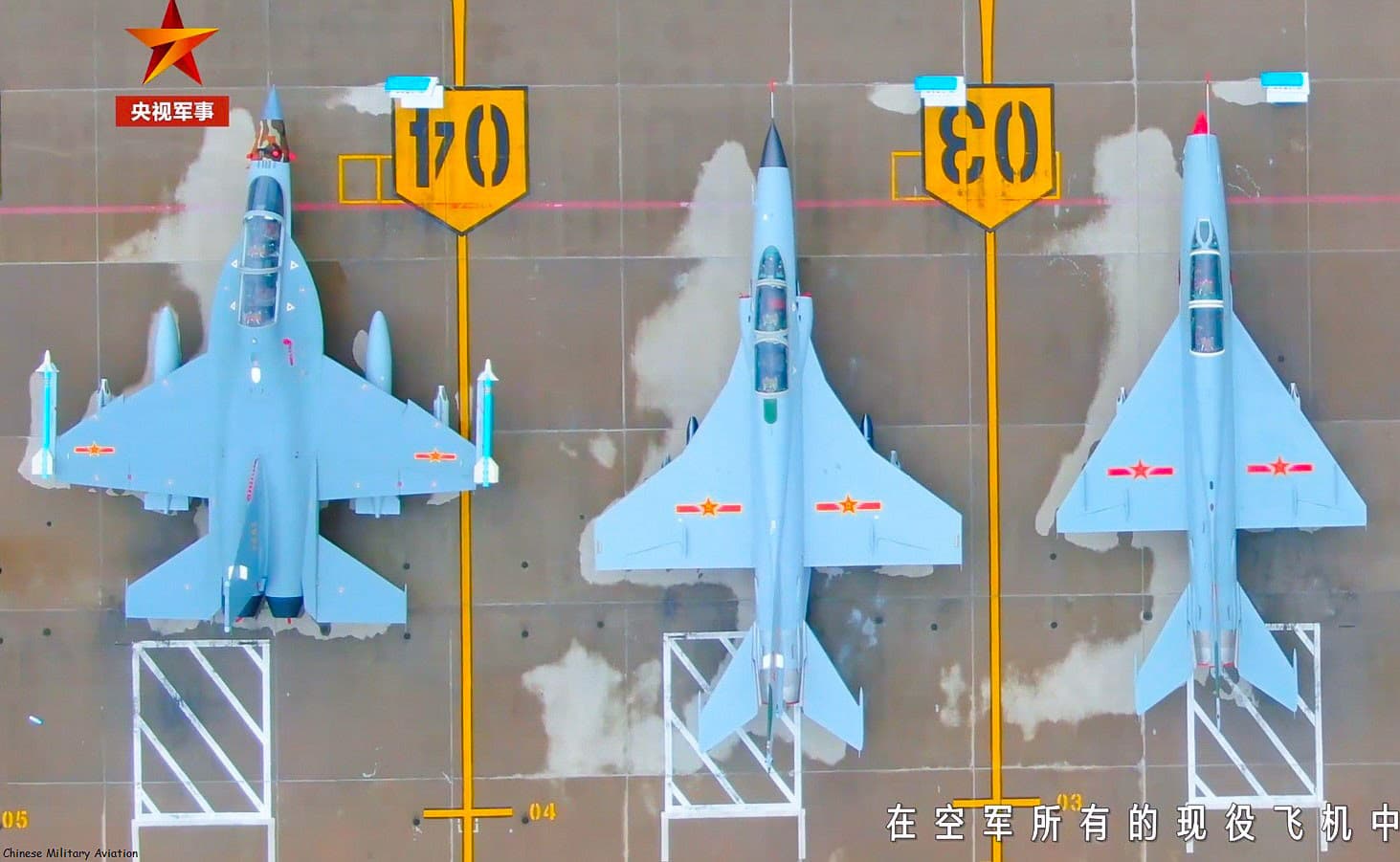

JL-10 на стоянке вместе с JL-9 и JJ-7

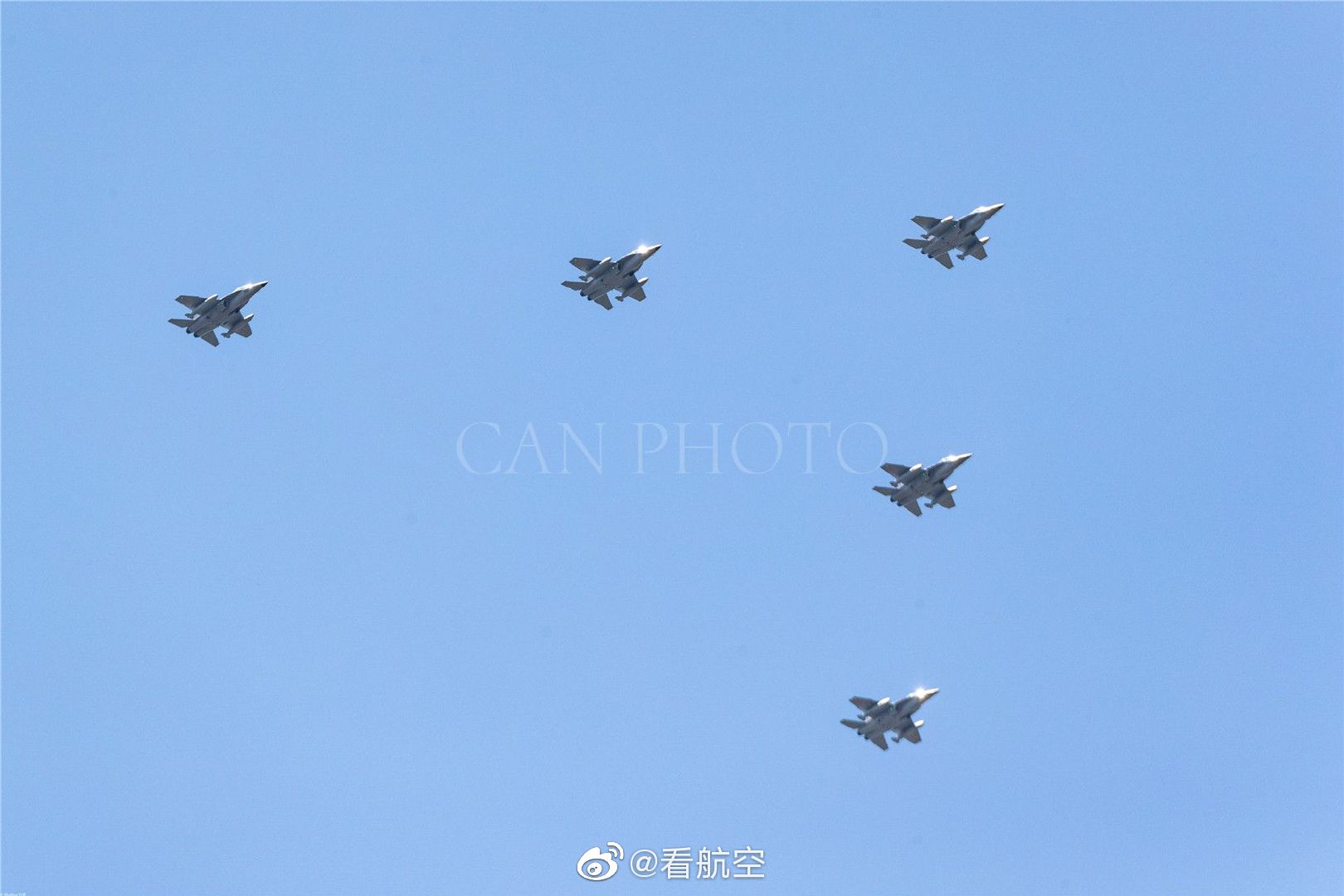

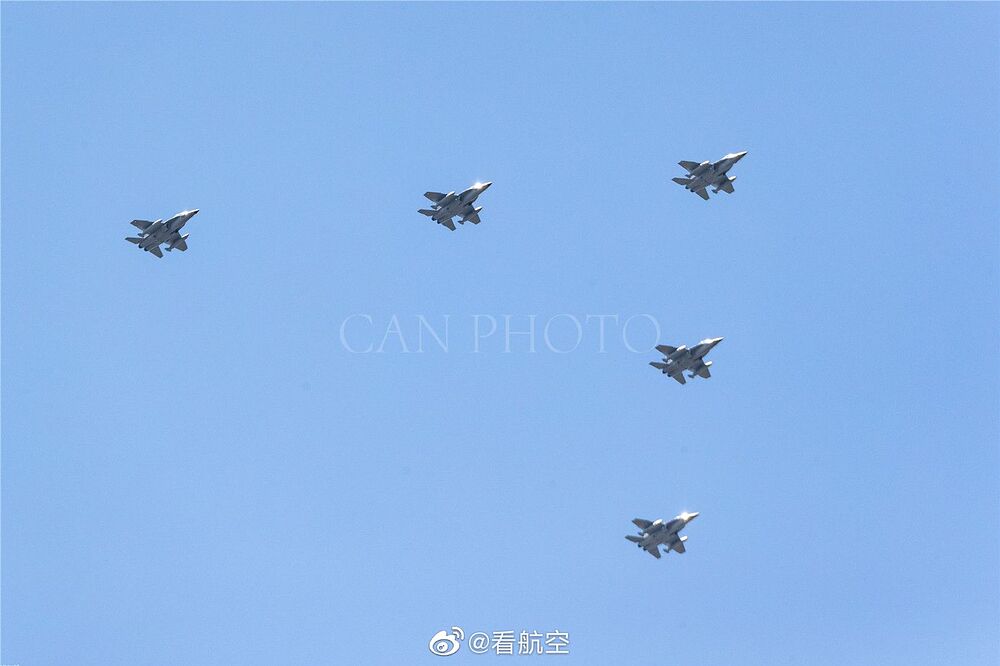

Строй JL-10

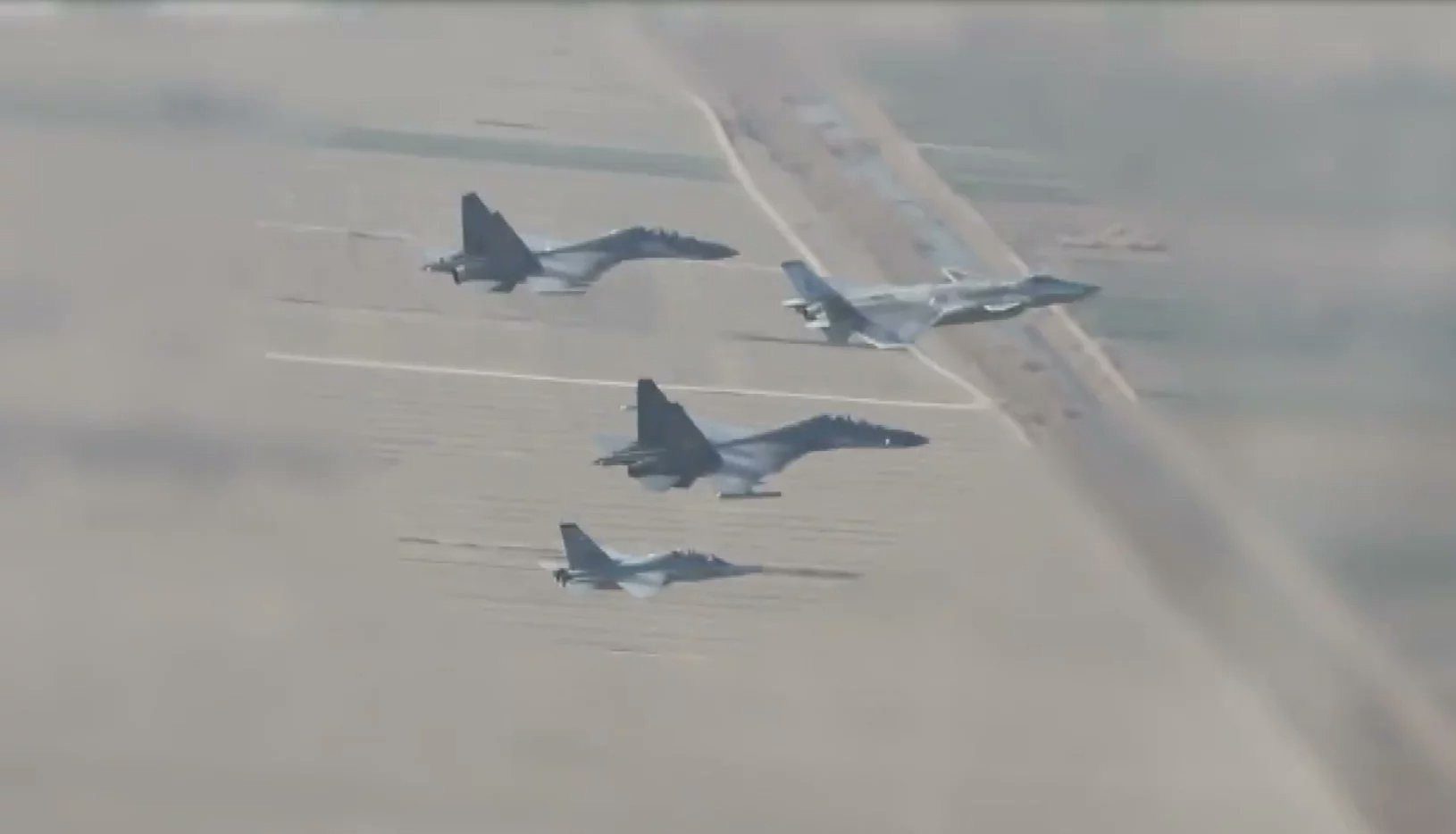

JL-10 в строю вместе с тяжелыми истребителями

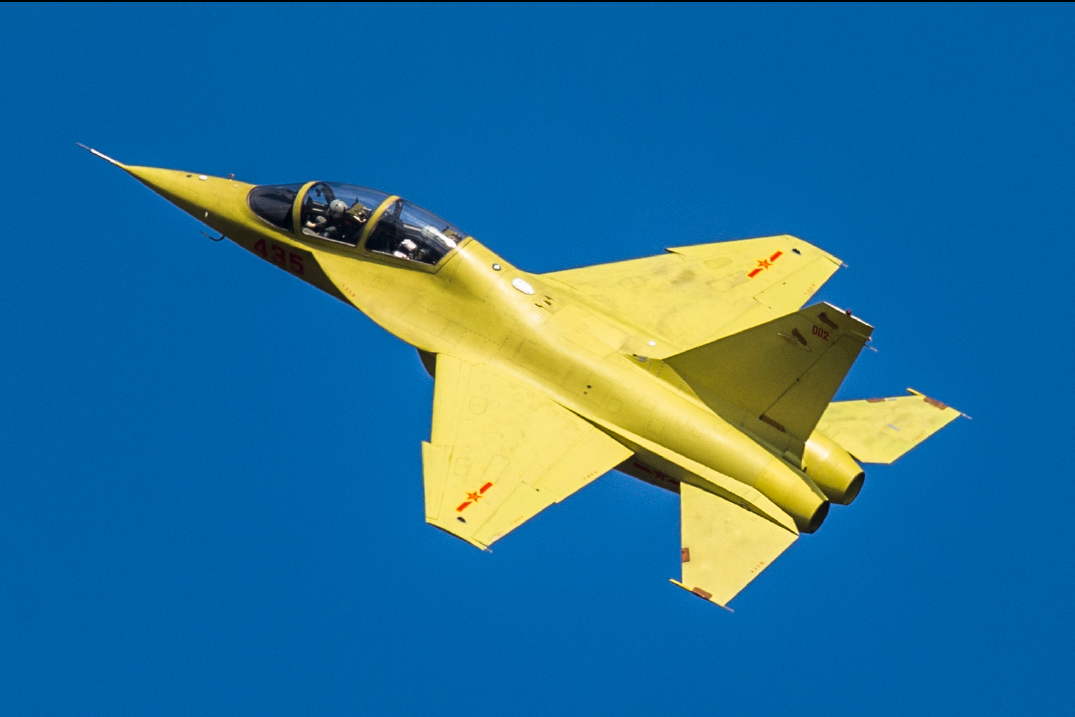

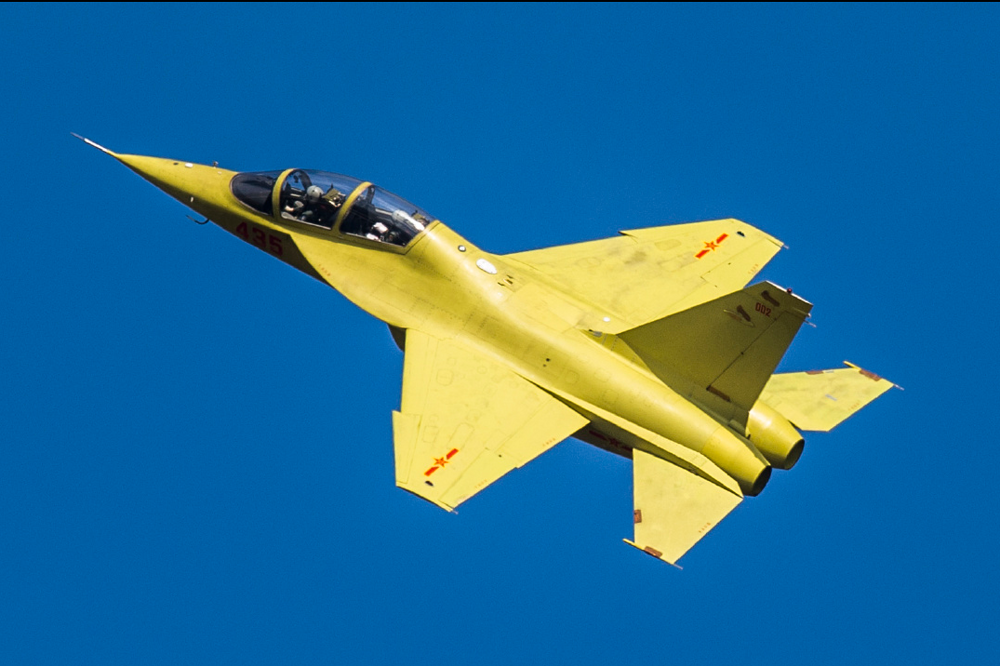

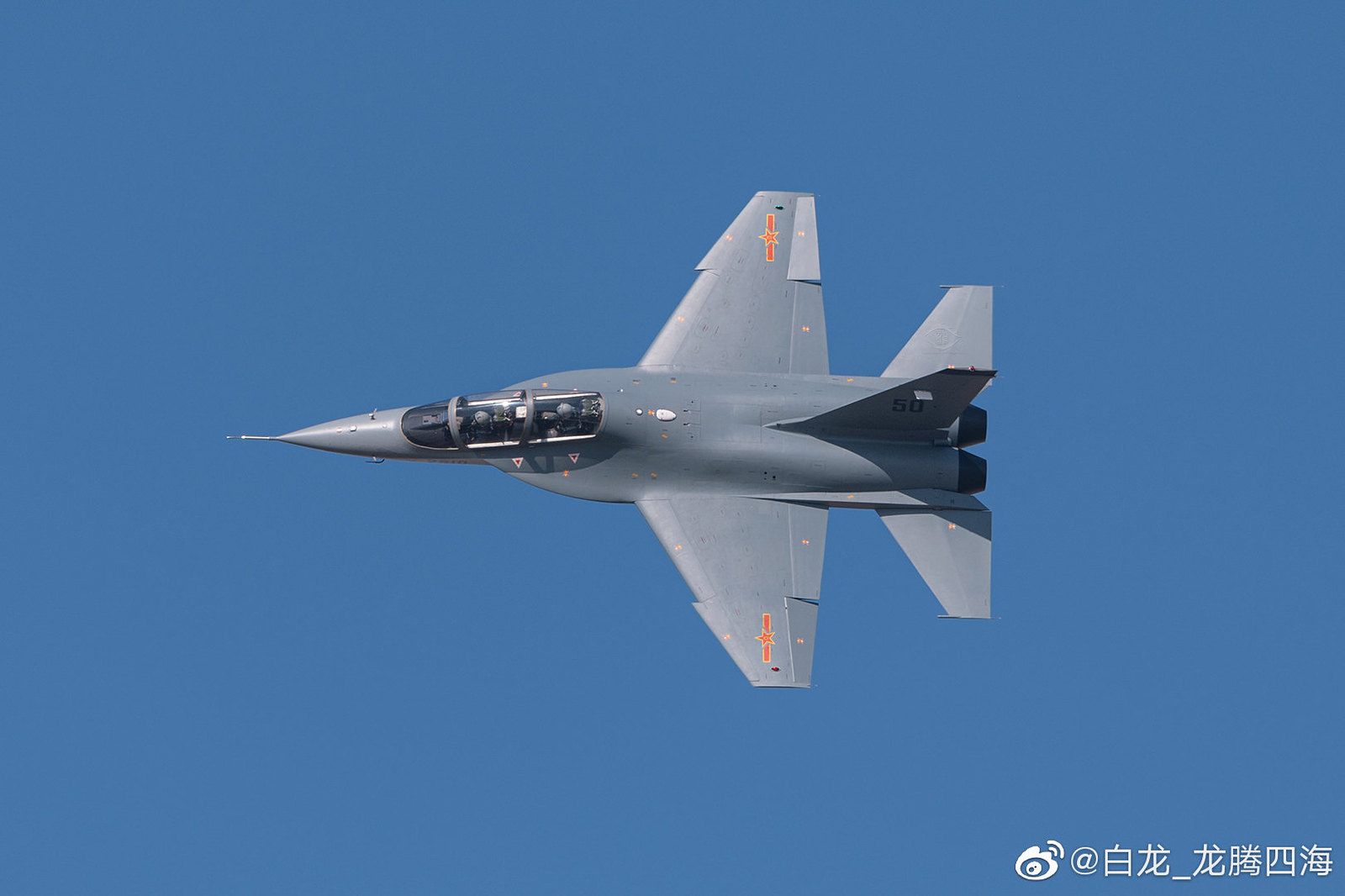

JL-10 в полете, что еще не успел получить камуфляж
JL-10 с ПТБ, который еще не успел получить камуфляж

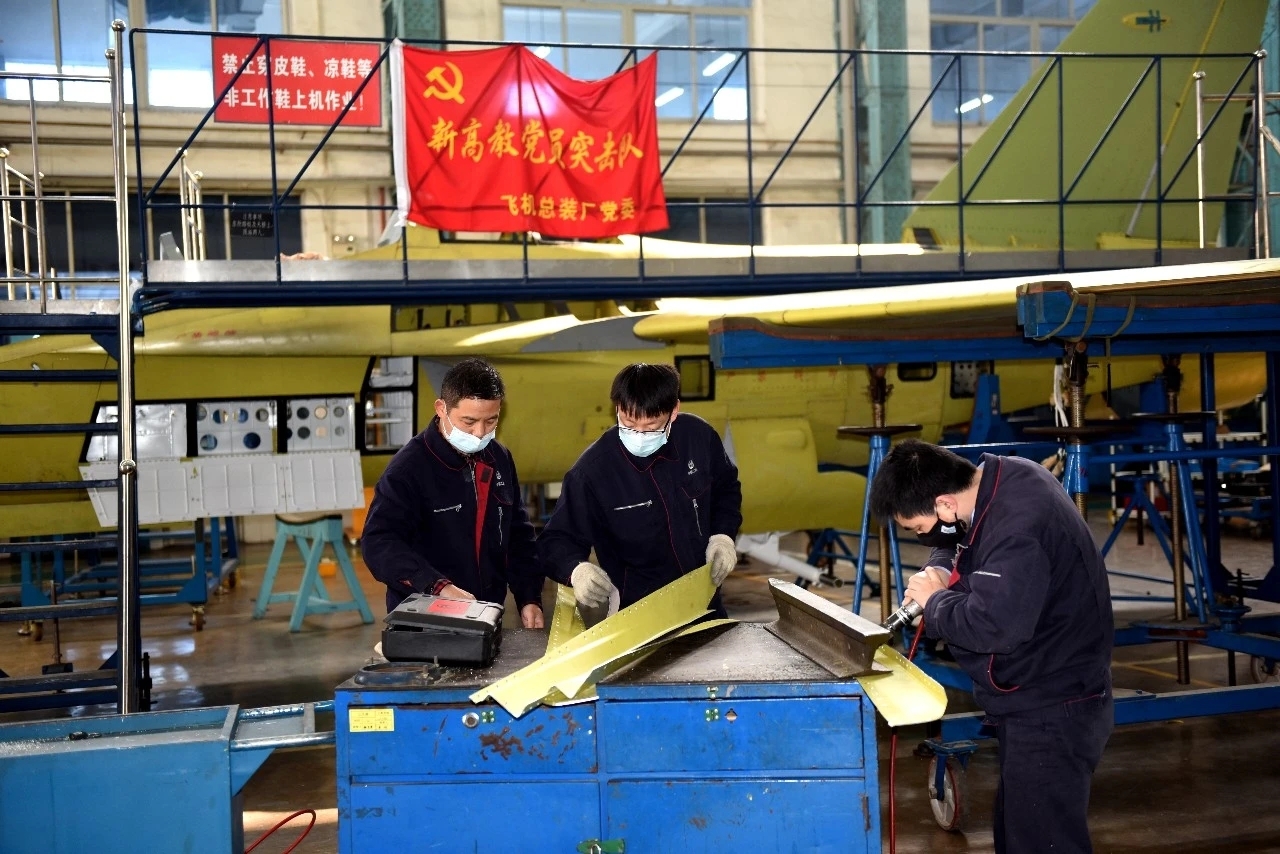

На производственной линии
JL-10 на заводе с подвешенными ракетами PL-8
JL-10A
JL-10A - более продвинутая версия самолета для ВВС НОАК. Ключевым отличием от обычного JL-10 состоит в наличии АФАР РЛС, СПО и ЛТЦ.

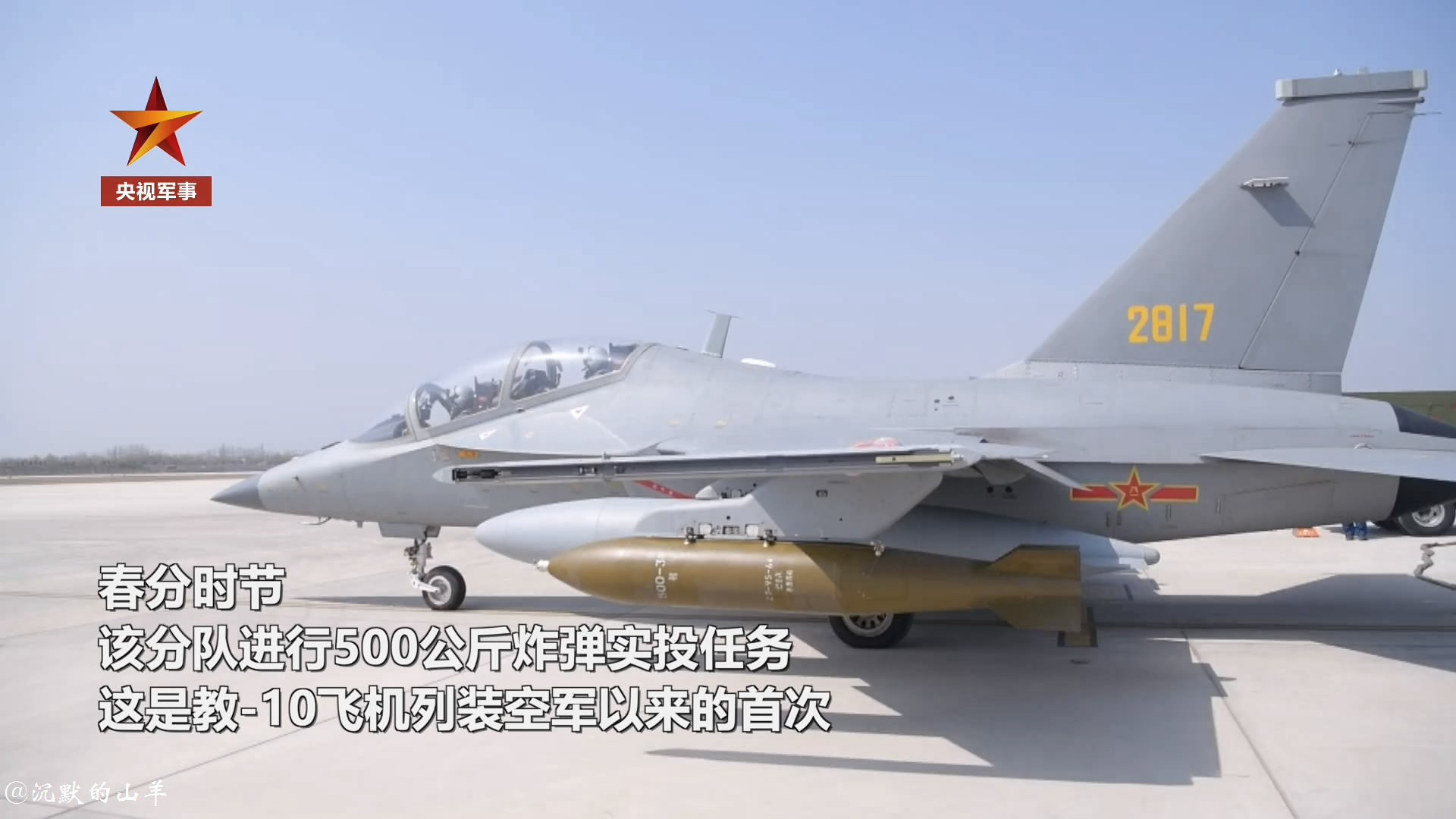

JL-10A с двумя 500кг бомбами и ПТБ

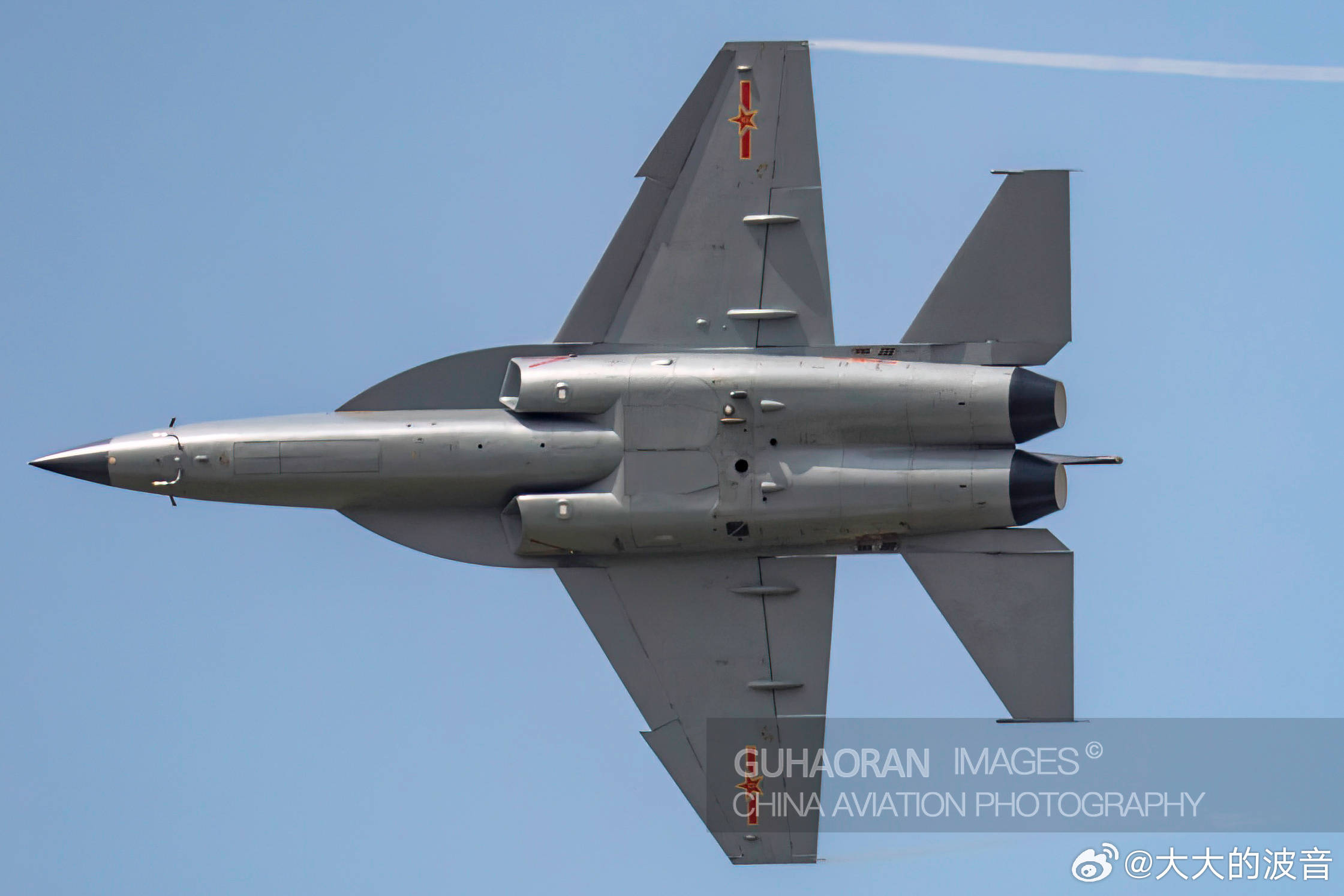

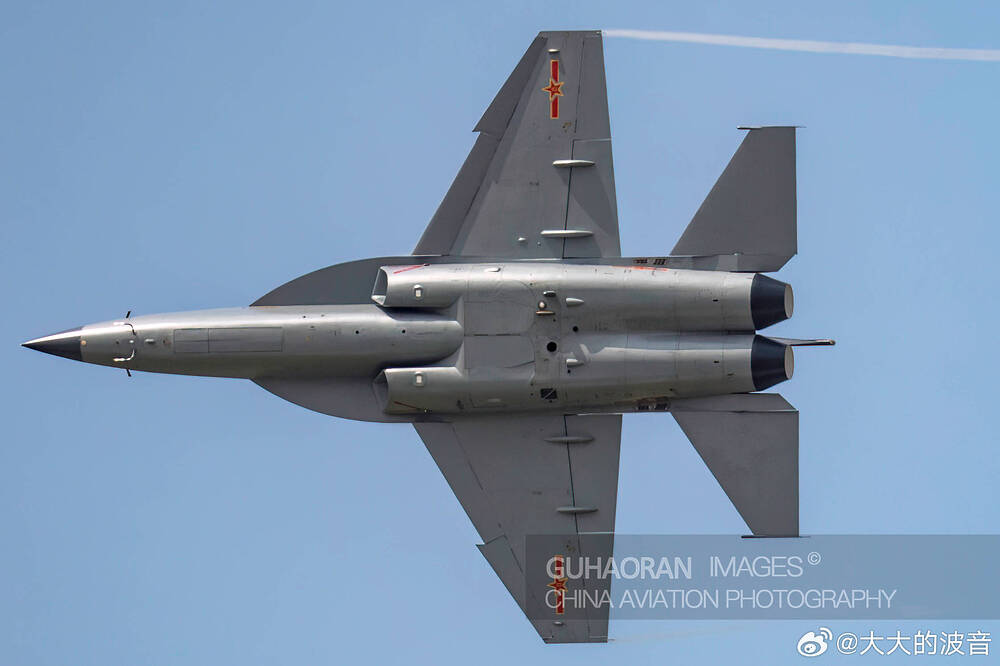

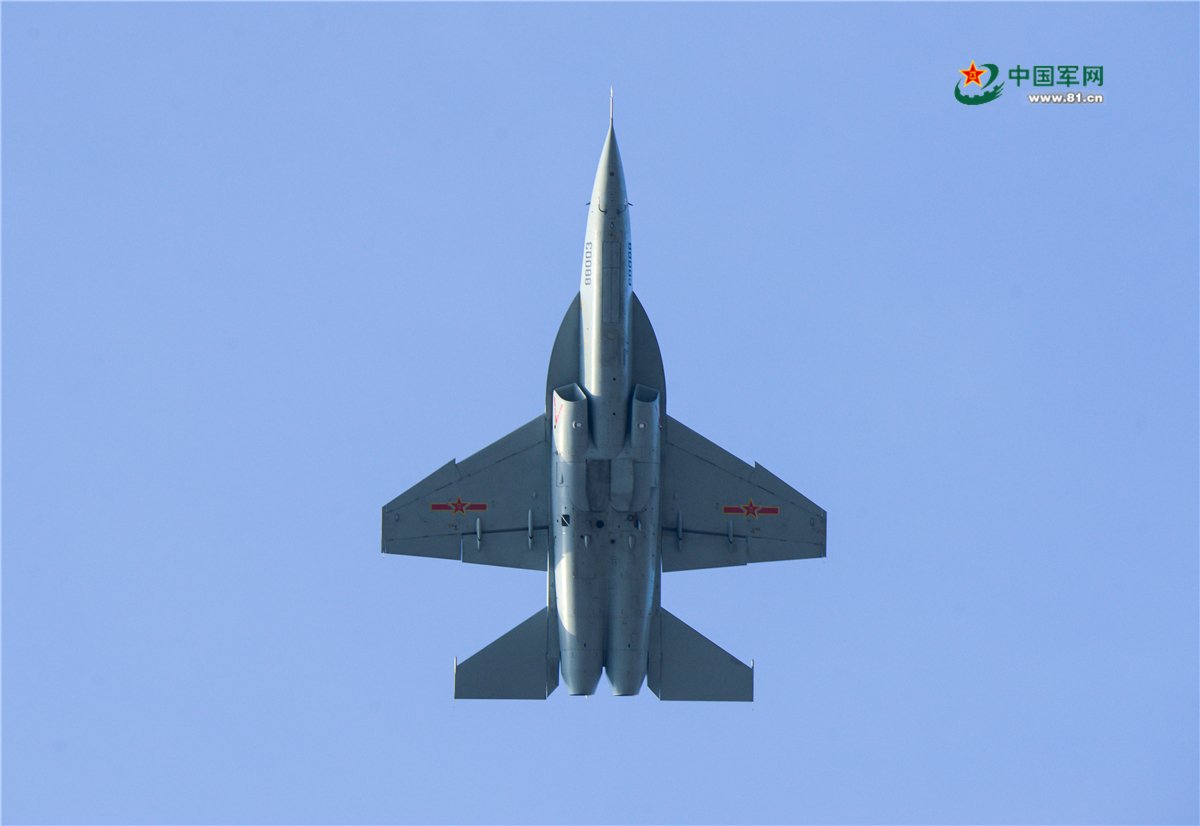

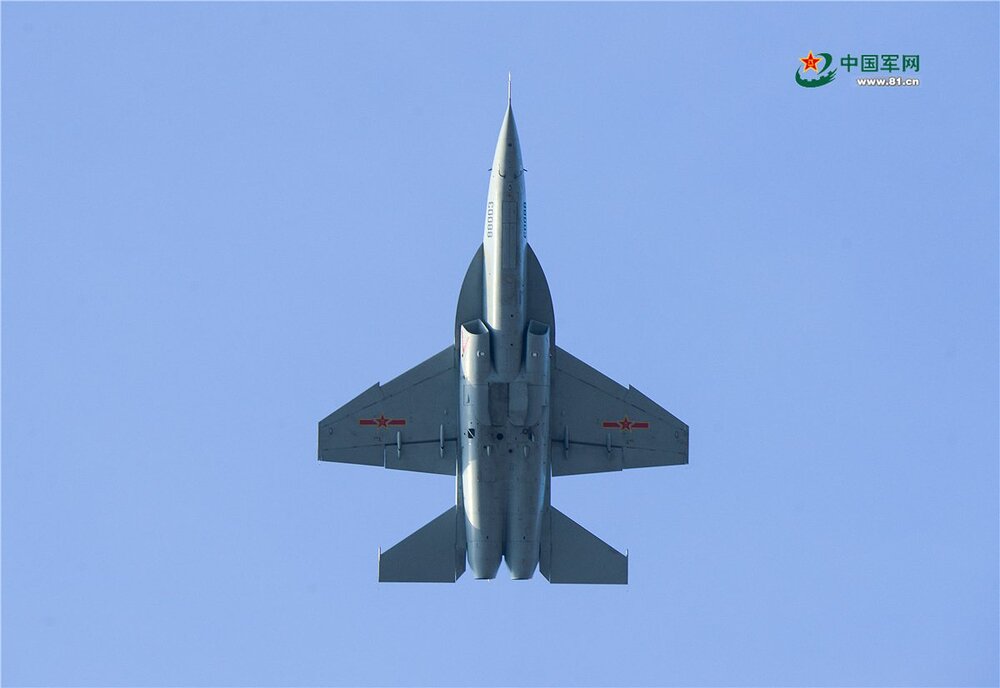

JL-10A, вид снизу

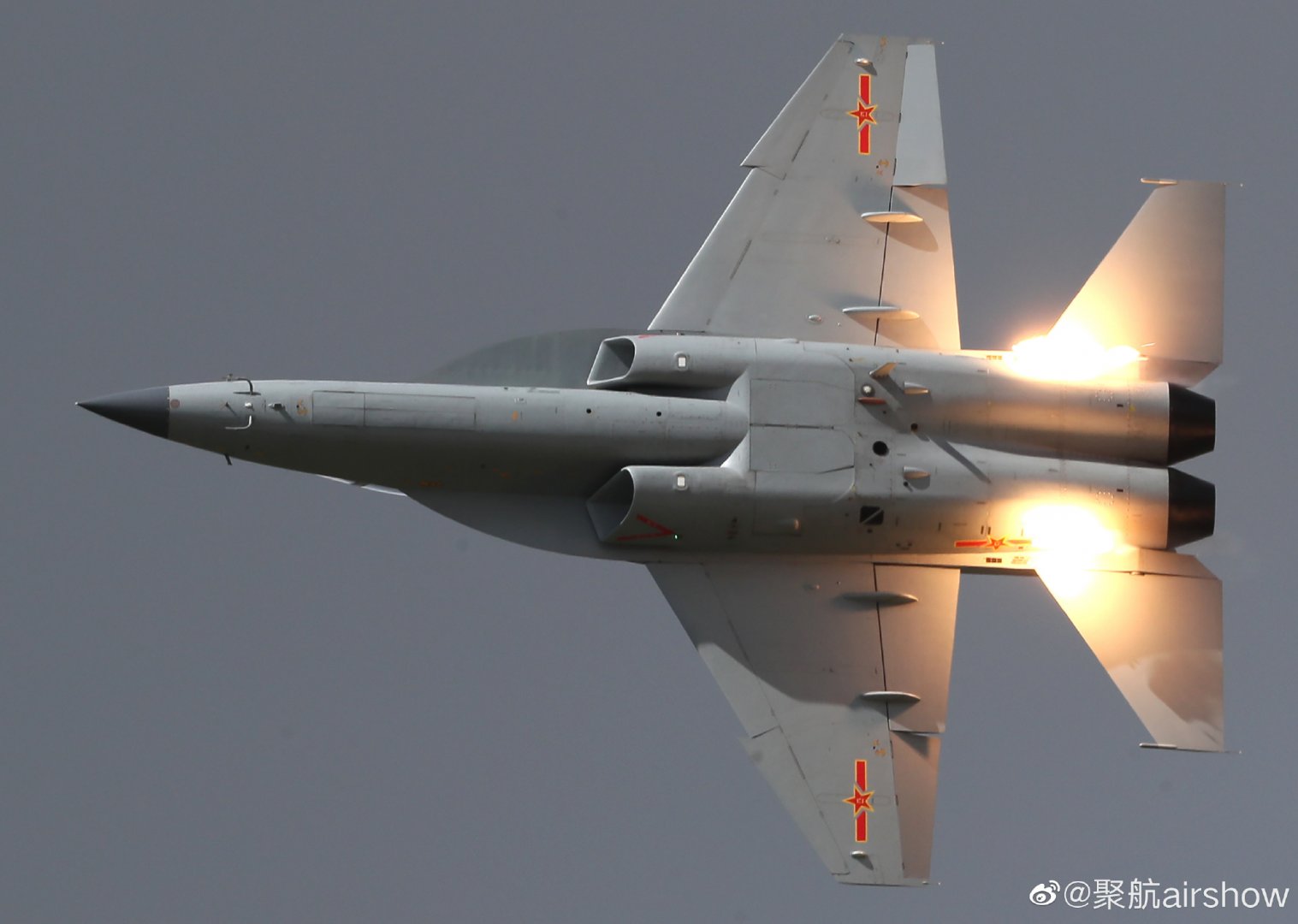

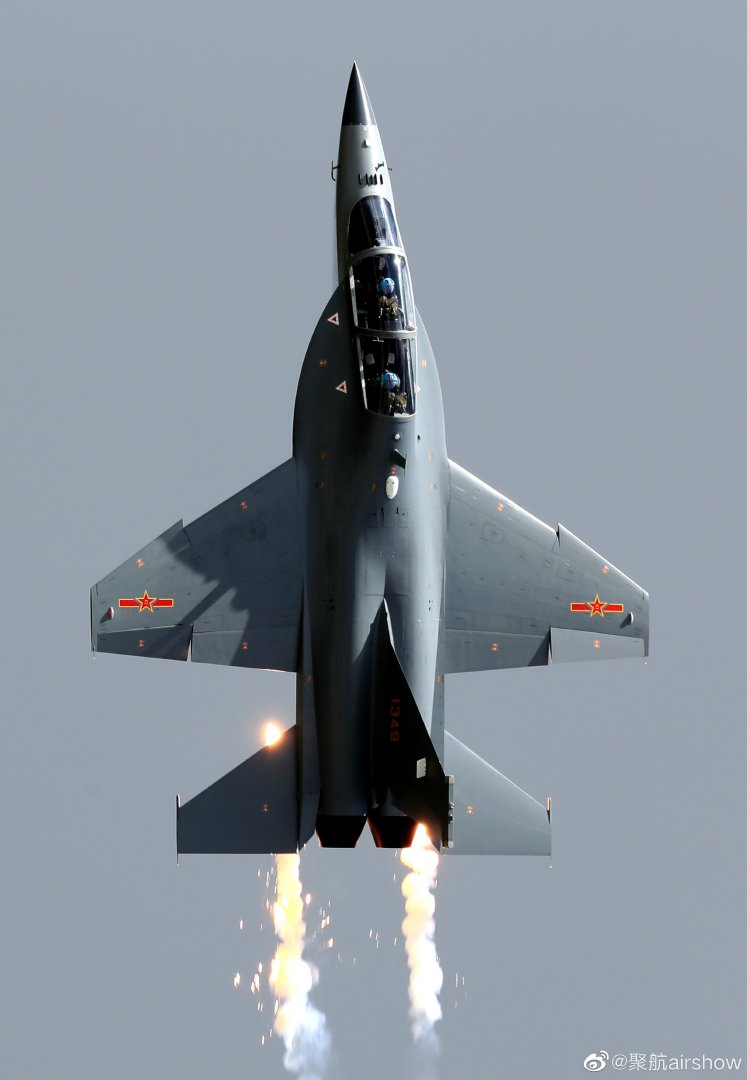

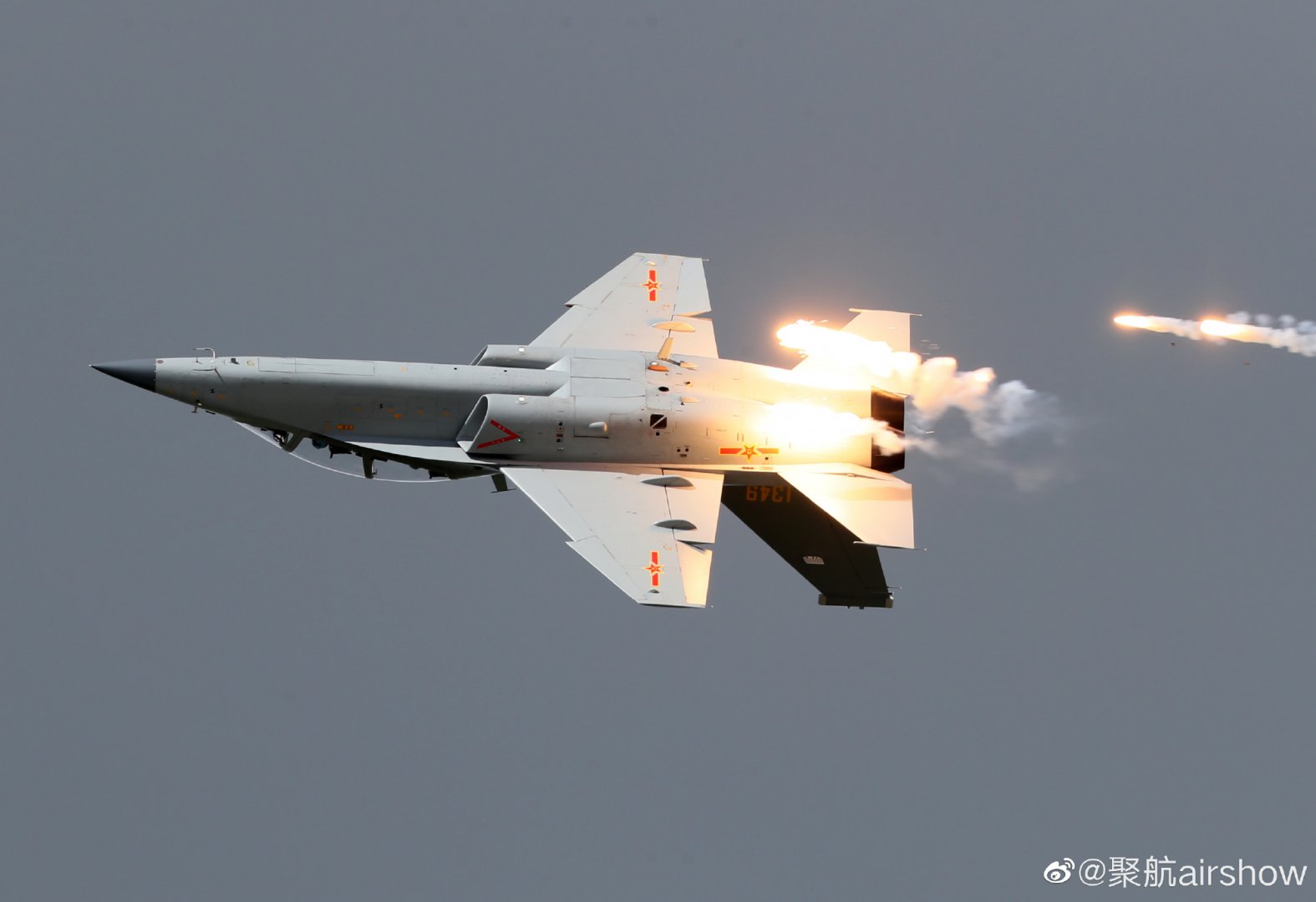

JL-10A отстреливает ЛТЦ

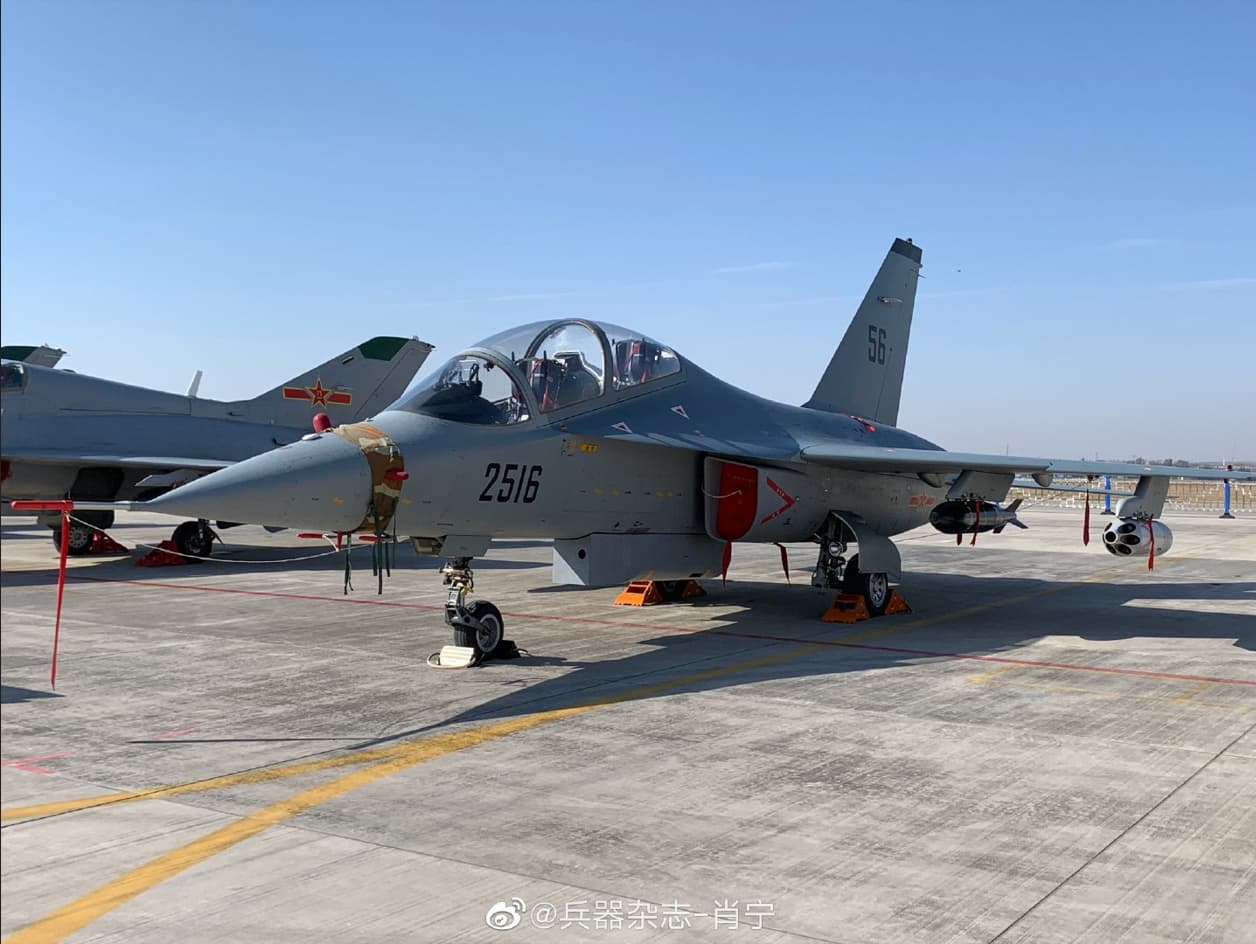

JL-10A с АФАР на земле

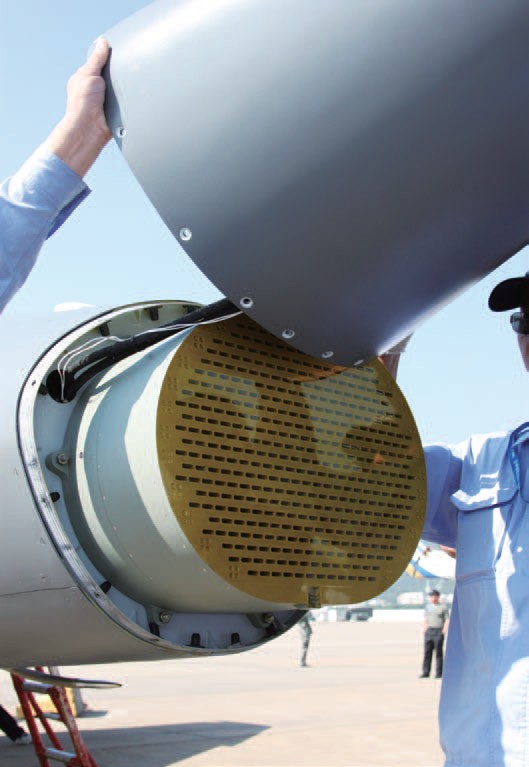

JL-10A со снятым радиопрозрачным колпаком РЛС

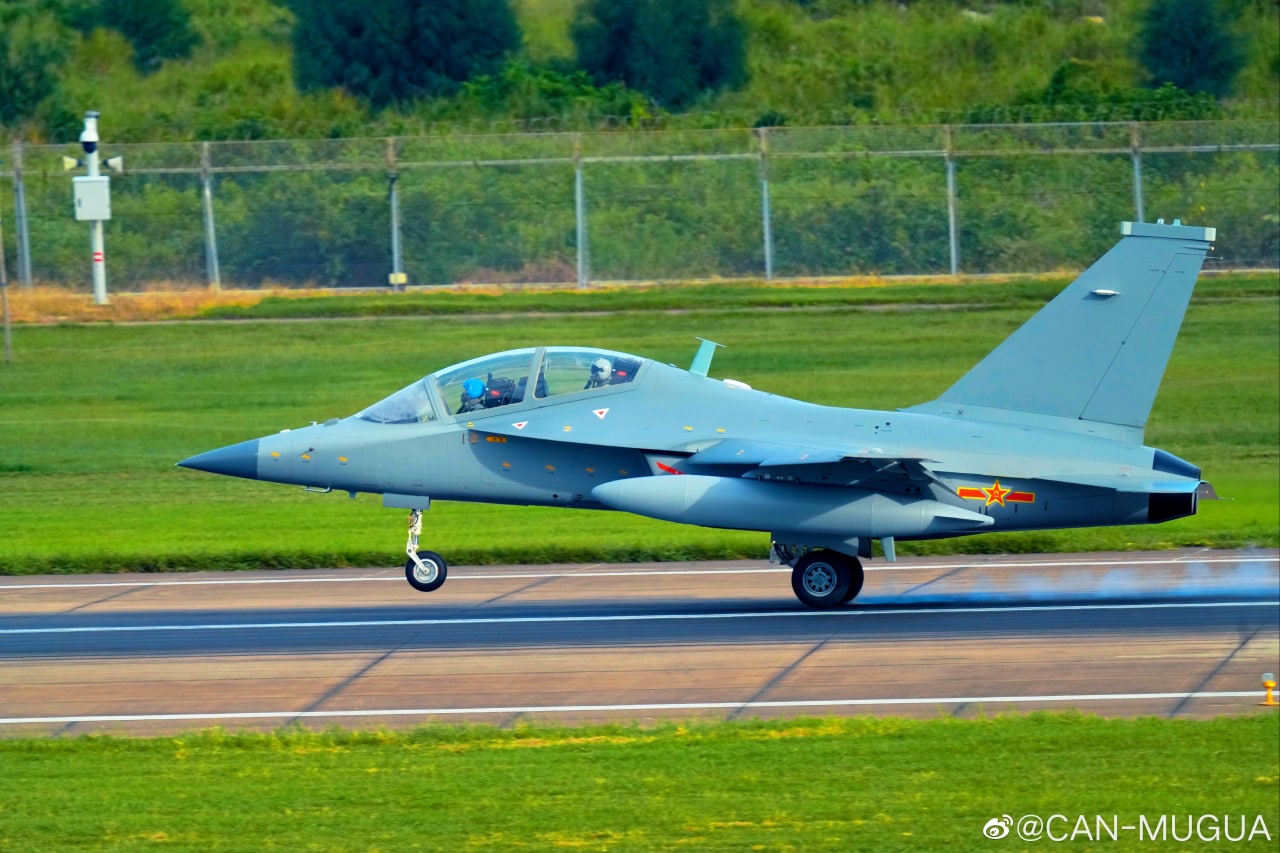

JL-10A на взлете

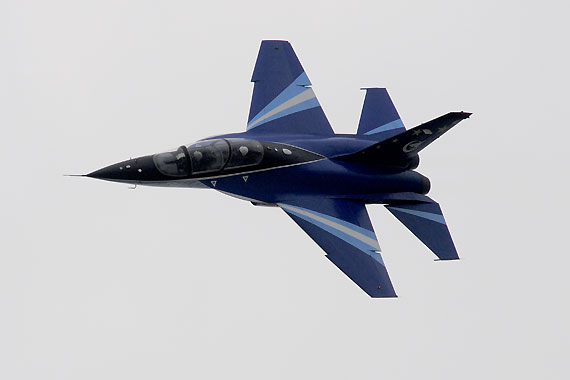

L-15
L-15 - базовая экспортная версия самолета.
Характеристики:
- Двигатель: Опционально АИ-222К-25 или АИ-222К-25Ф;
- Радар: Опциональный;
- СПО: отсутствует;
- ЛТЦ: Отсутствуют.
Вооружение:
- Орудие: Одноствольная 23мм в подвесном контейнере
- Ракеты воздух-воздух: 2 PL-5 или PL-8 или PL-9.
- НАР: 4 блока калибра 57 или 90мм.
- Бомбы: от 2 до 4 бомб 500-3; до 4 бомб 250-3.
- Управляемое вооружение: от 2 до 4 бомб LS-6 500; 4 бомбы LS-250; 2 ракеты воздух-поверхность YJ-9.

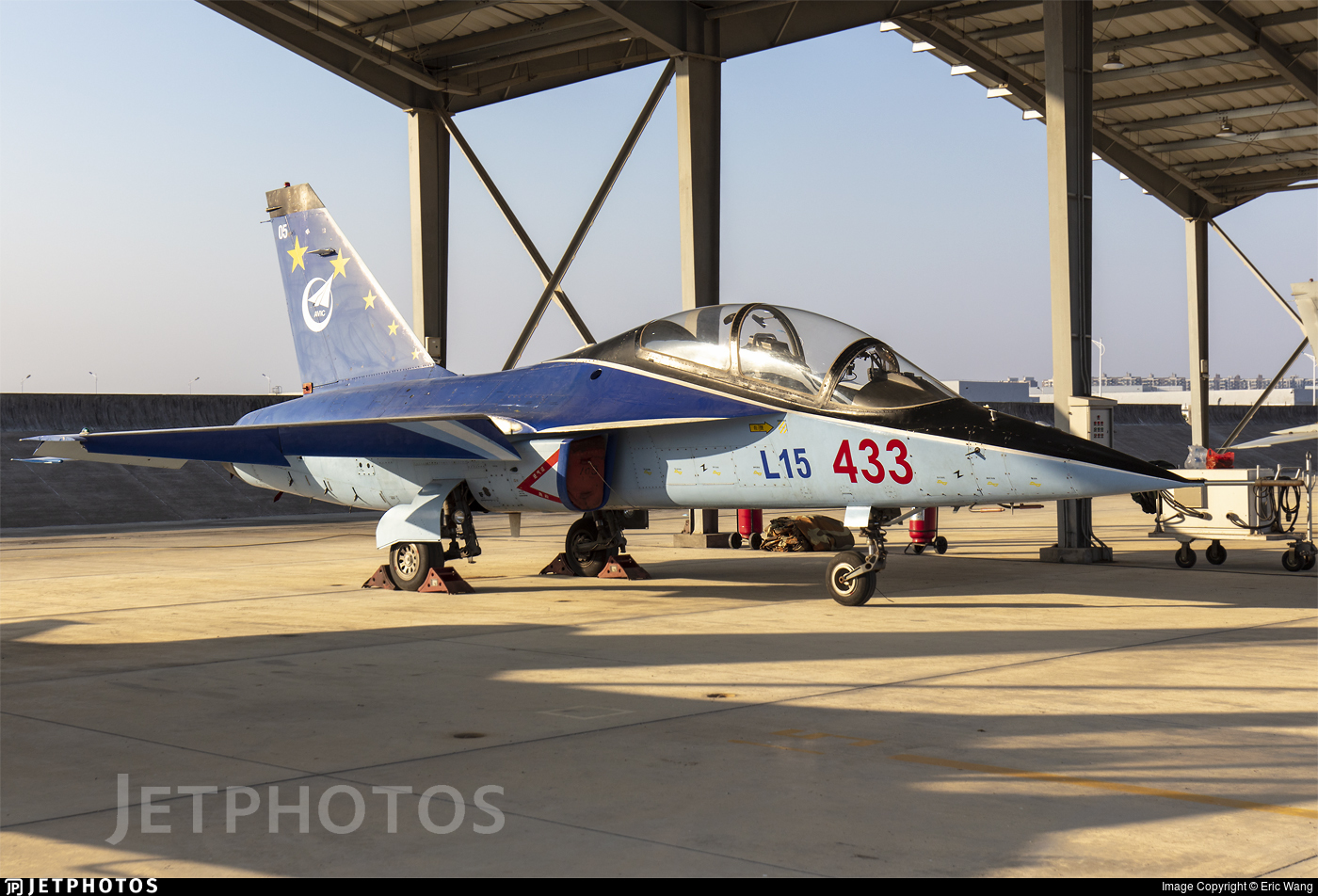

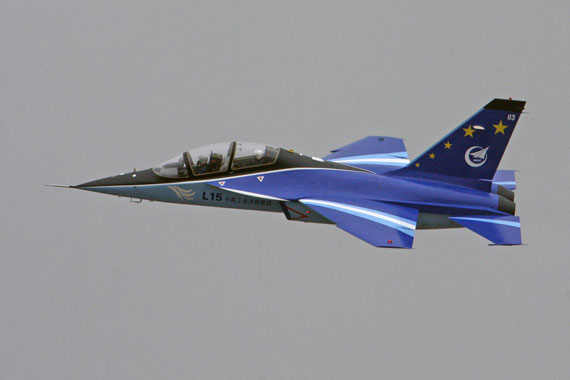

L-15 в двух вариантах демонстрационного камуфляжа

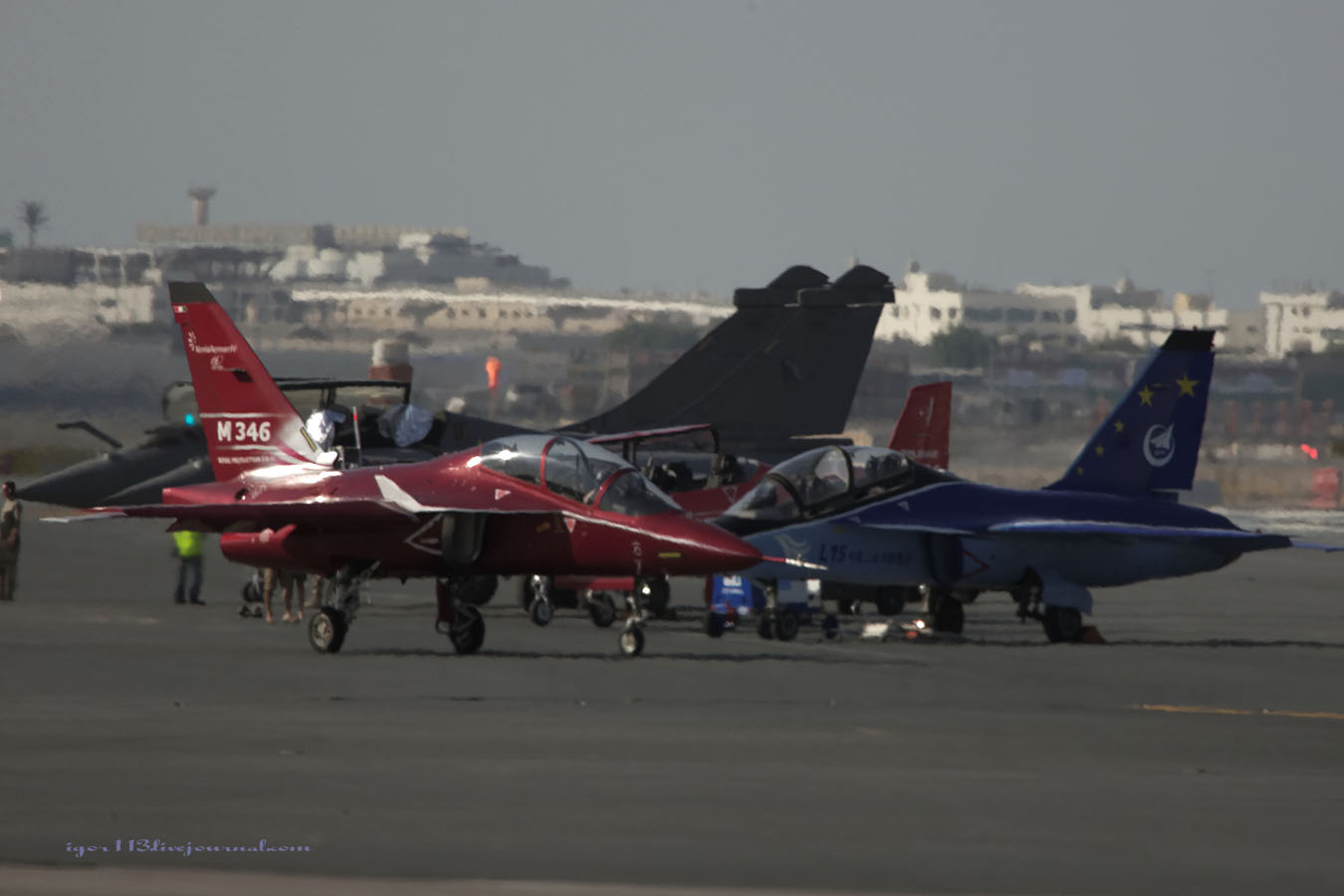

L-15 рядом с M-346

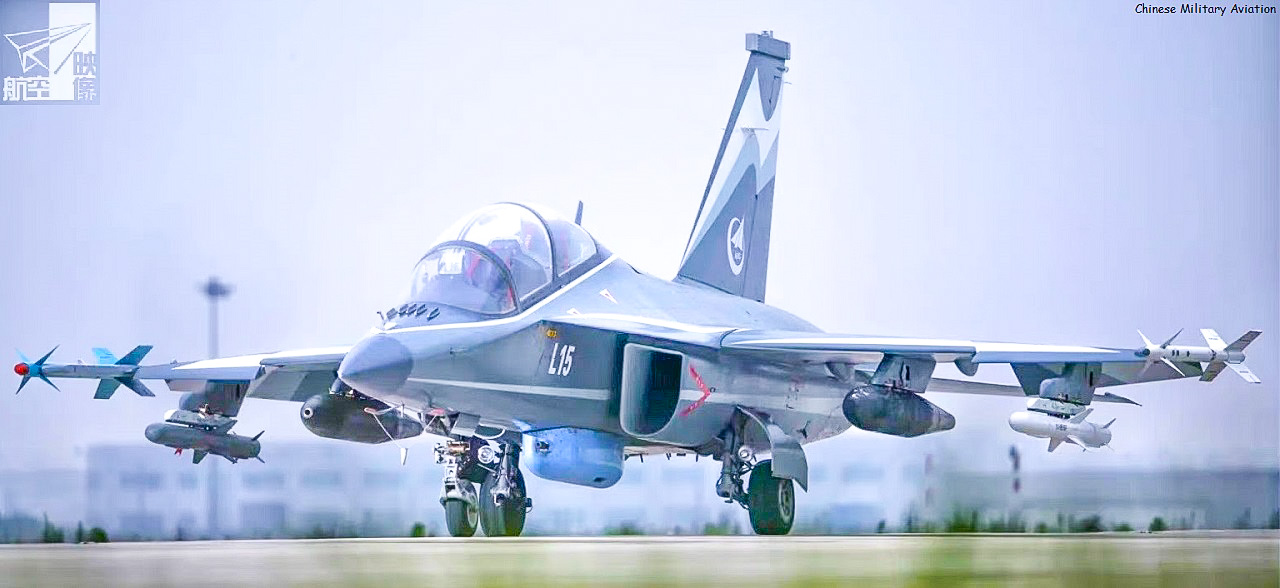

L-15 в полете с нагрузкой из двух ракет PL-5, двух 250-3 и ПТБ
L-15 в полете с двумя PL-5 и LS-6 500

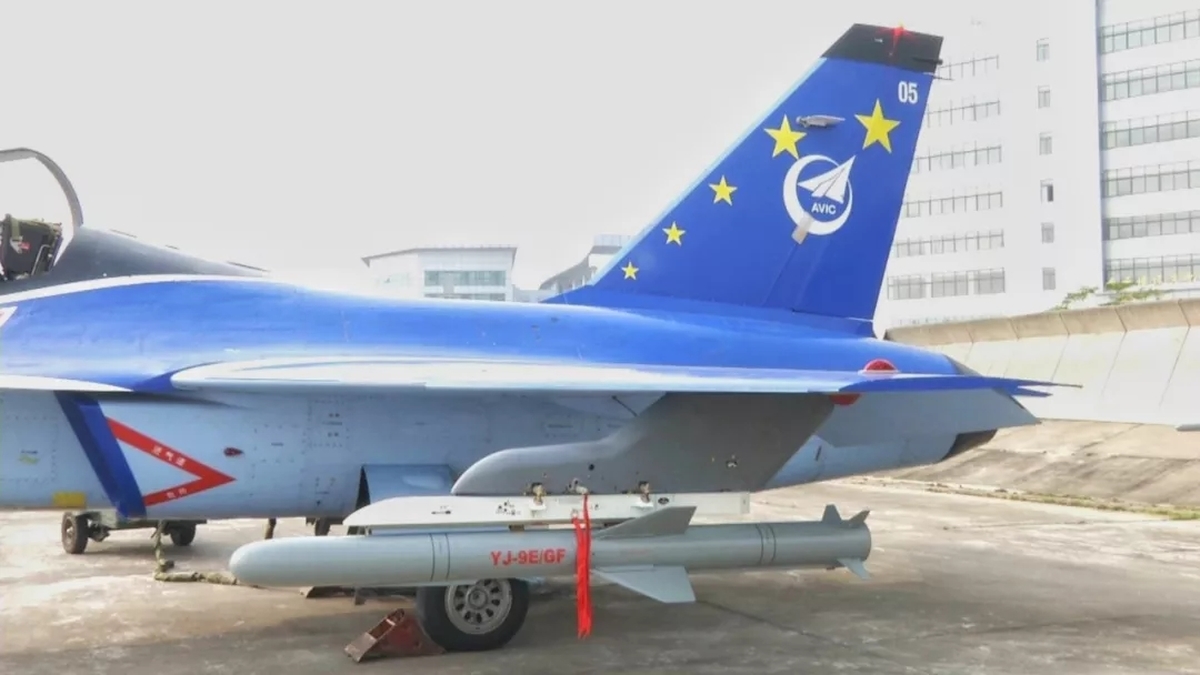

L-15 с ракетой В-П YJ-9

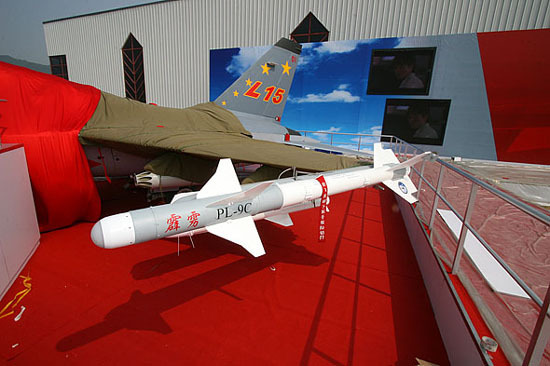

L-15 с ракетой PL-9C и YJ-9

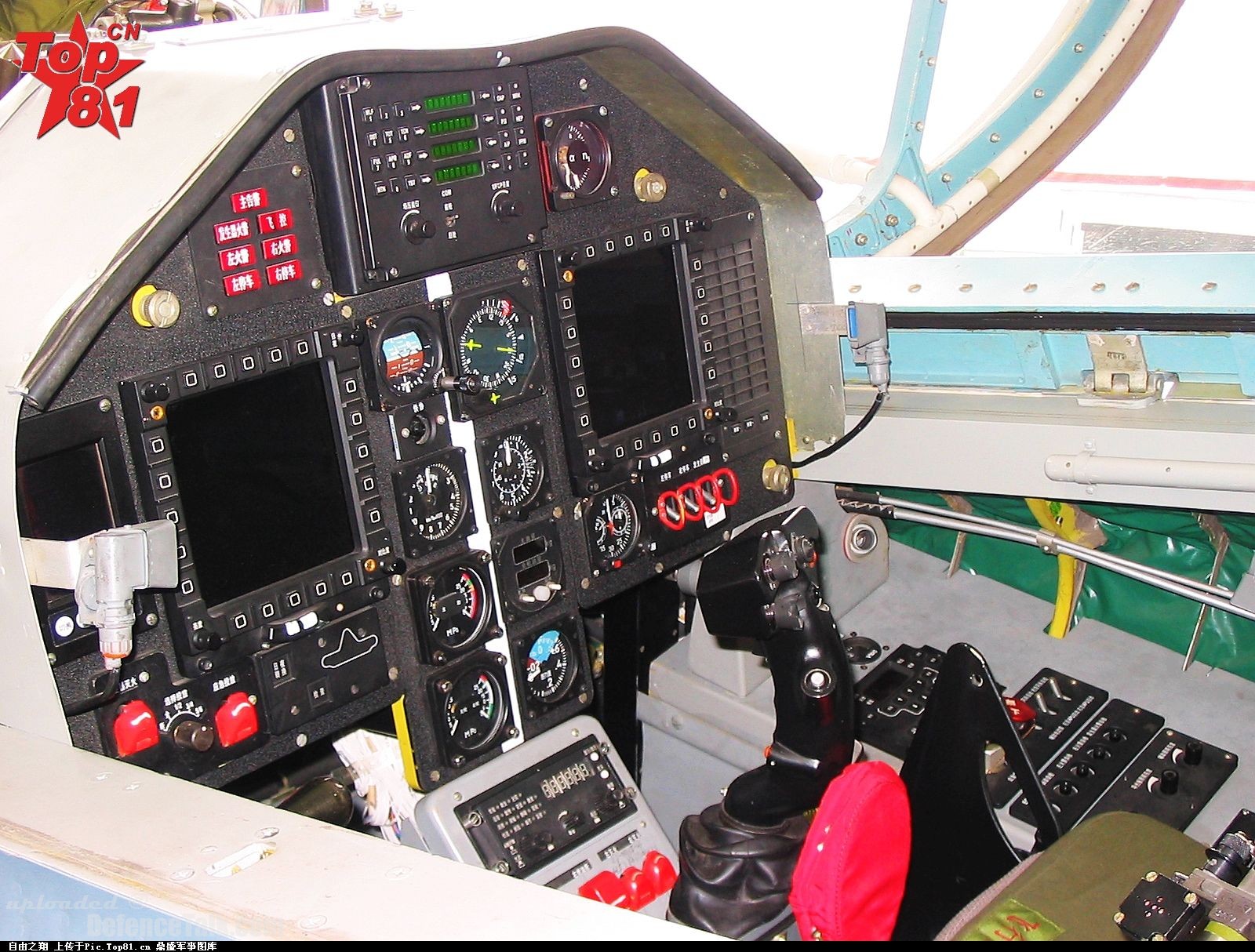

Кокпит L-15
ИЛС L-15
L-15A
На фото: L-15AW с двумя ПКР YJ-9
L-15A(Так же L-15AW) - продвинутая экспортная версия самолета.
Характеристики:
- Двигатель: Опционально АИ-222К-25 или АИ-222К-25Ф;
- Радар: Опционально либо Импульсно-доплеровский либо АФАР;
- СПО: есть;
- ЛТЦ: есть.
Вооружение:
- Орудие: Одноствольная 23мм в подвесном контейнере;
- Ракеты воздух-воздух: До двух PL-12 вместе с 2 PL-5 или PL-8 или PL-9;
- НАР: 4 блока калибра 57 или 90мм;
- Бомбы: от 2 до 4 бомб 500-3; до 4 бомб 250-3;
- Управляемое вооружение:
До 8 лазерных бомб TL-20;
До 8 лазерных бомб LS-6 50/100;
4 лазерные 250кг бомбы GB3;
от 2 до 4 лазерных 500кг бомб GB1
от 2 до 4 GPS бомб LS-6 500;
4 GPS бомбы LS-250;
От 2 до 4 ракеты воздух-поверхность YJ-9;
до 2 ПРР LD-10 или TL-30.
Так же самолет может оснащаться контейнером РЭБ KG-300 или ПКЦ YINGS-3.

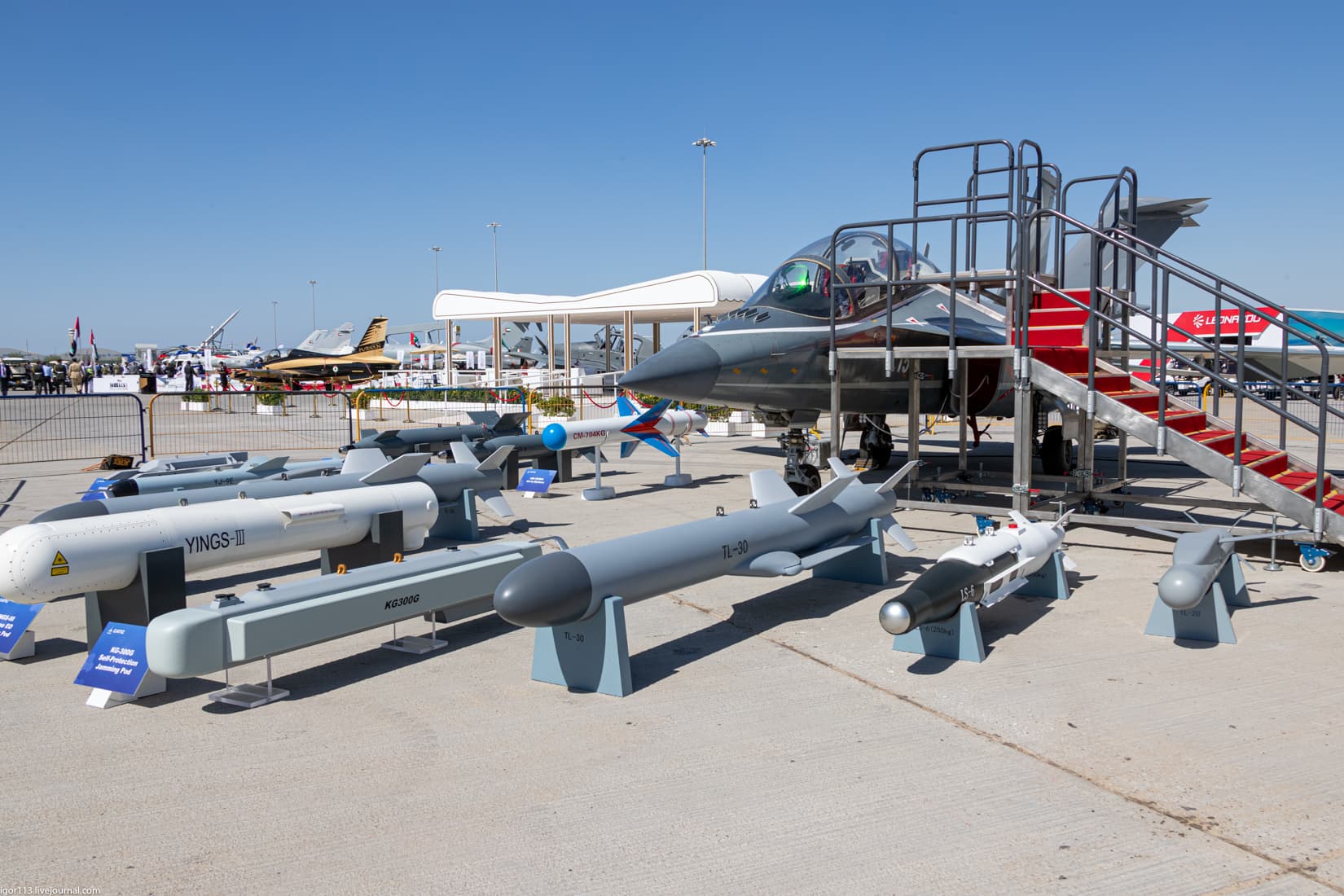

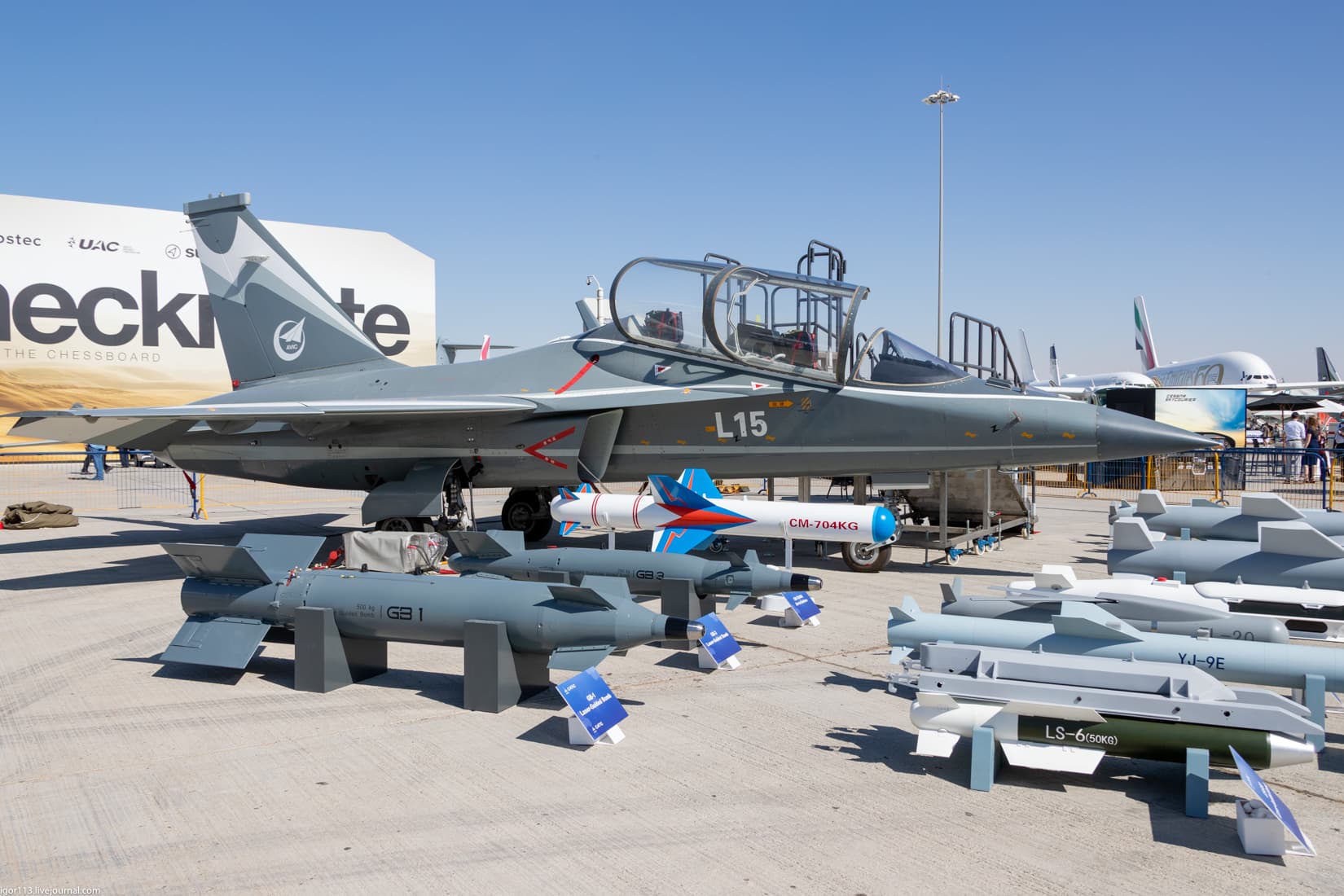

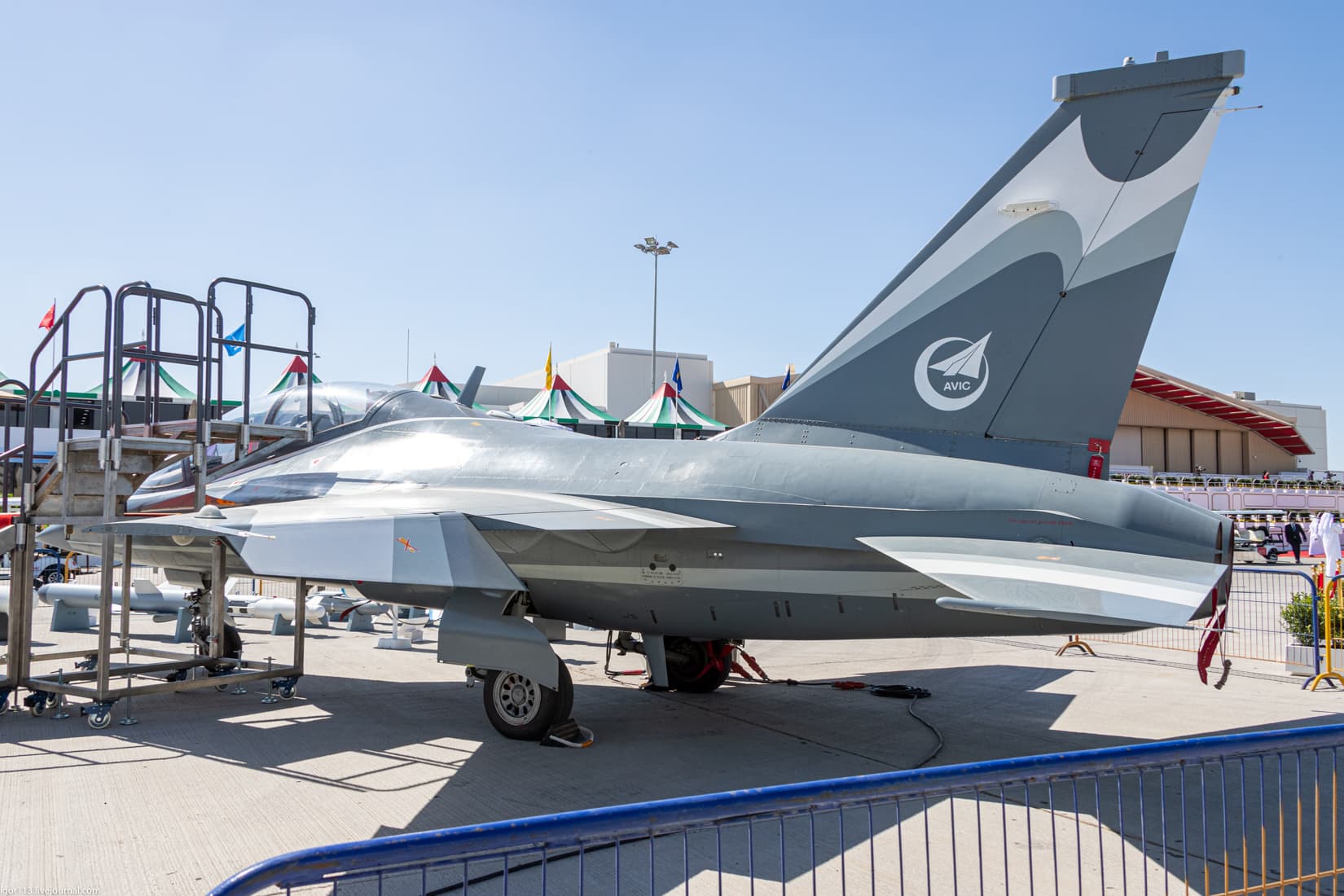

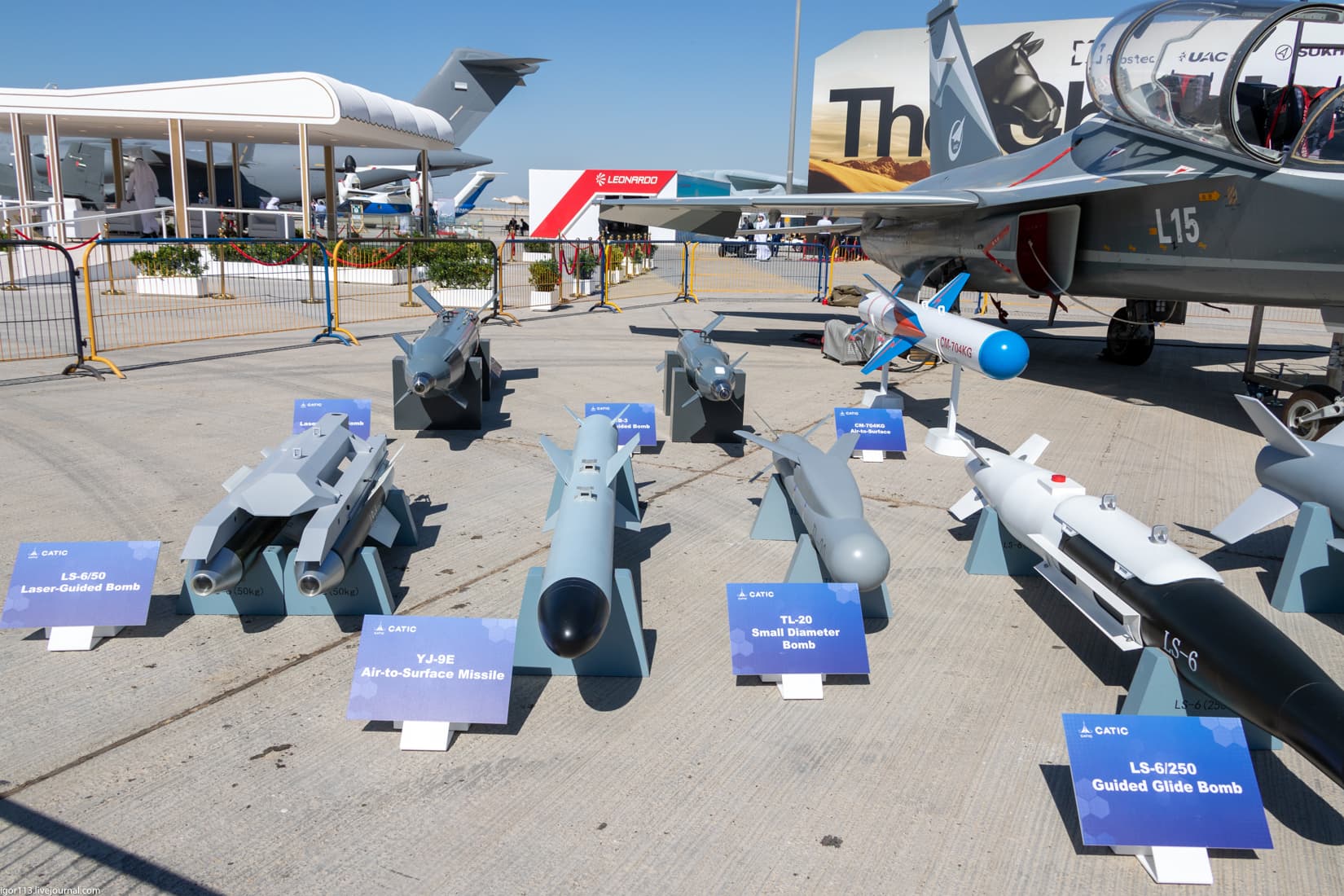

L-15A и его подвесное вооружение в статичной экспозиции на авиашоу в Дубае в 2021 году

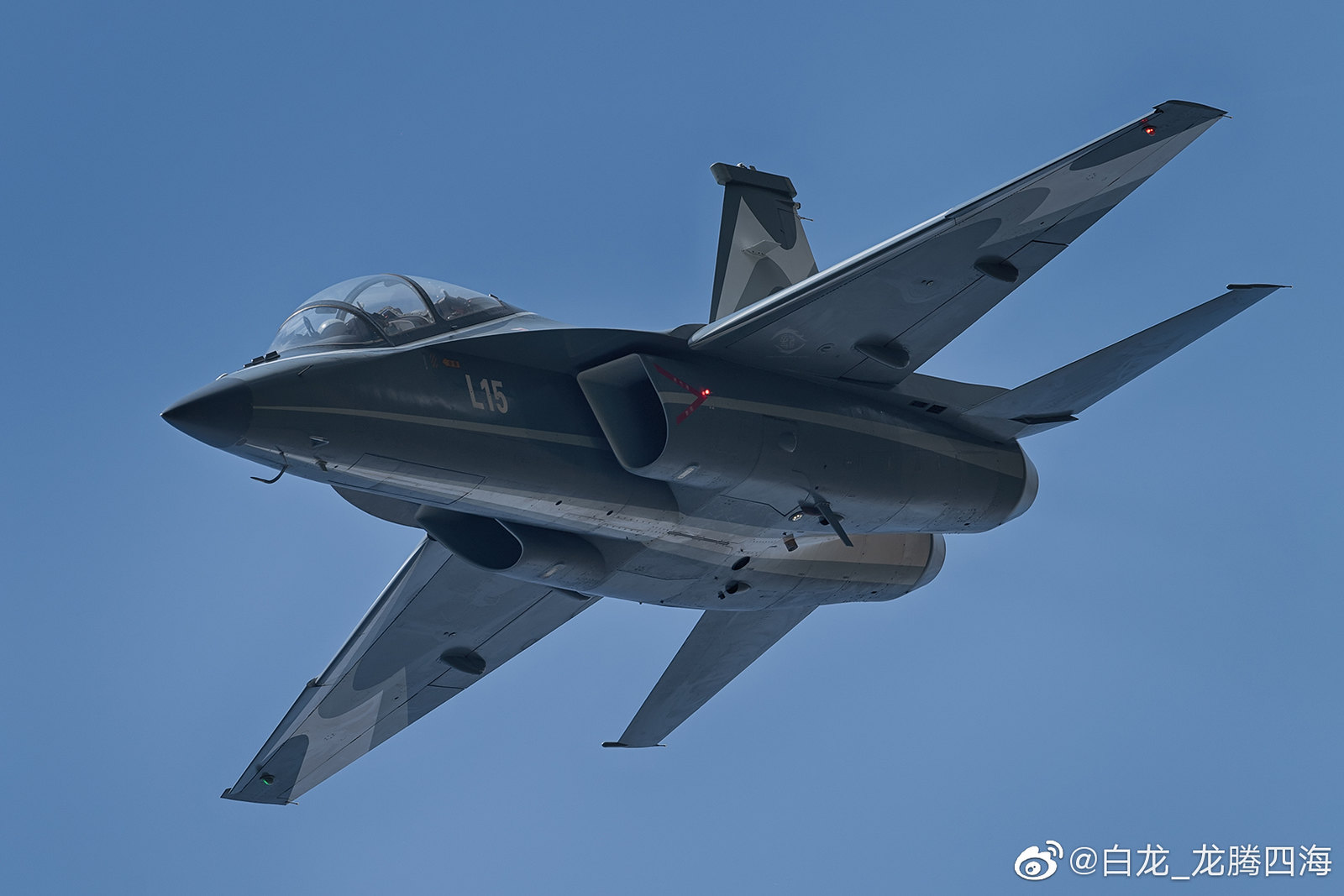

L-15A в полете. Видны пустые ячейки диспенсеров ЛТЦ

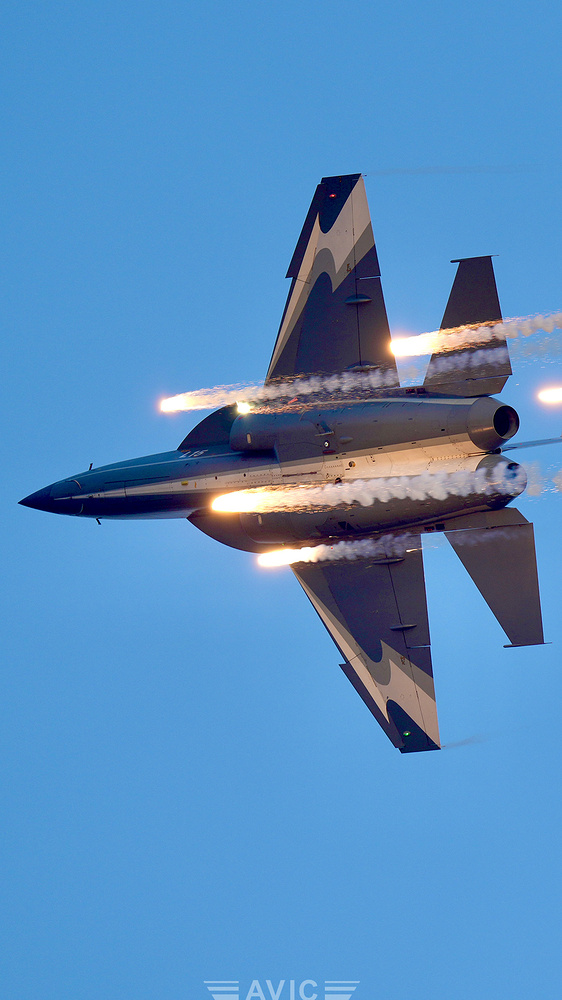

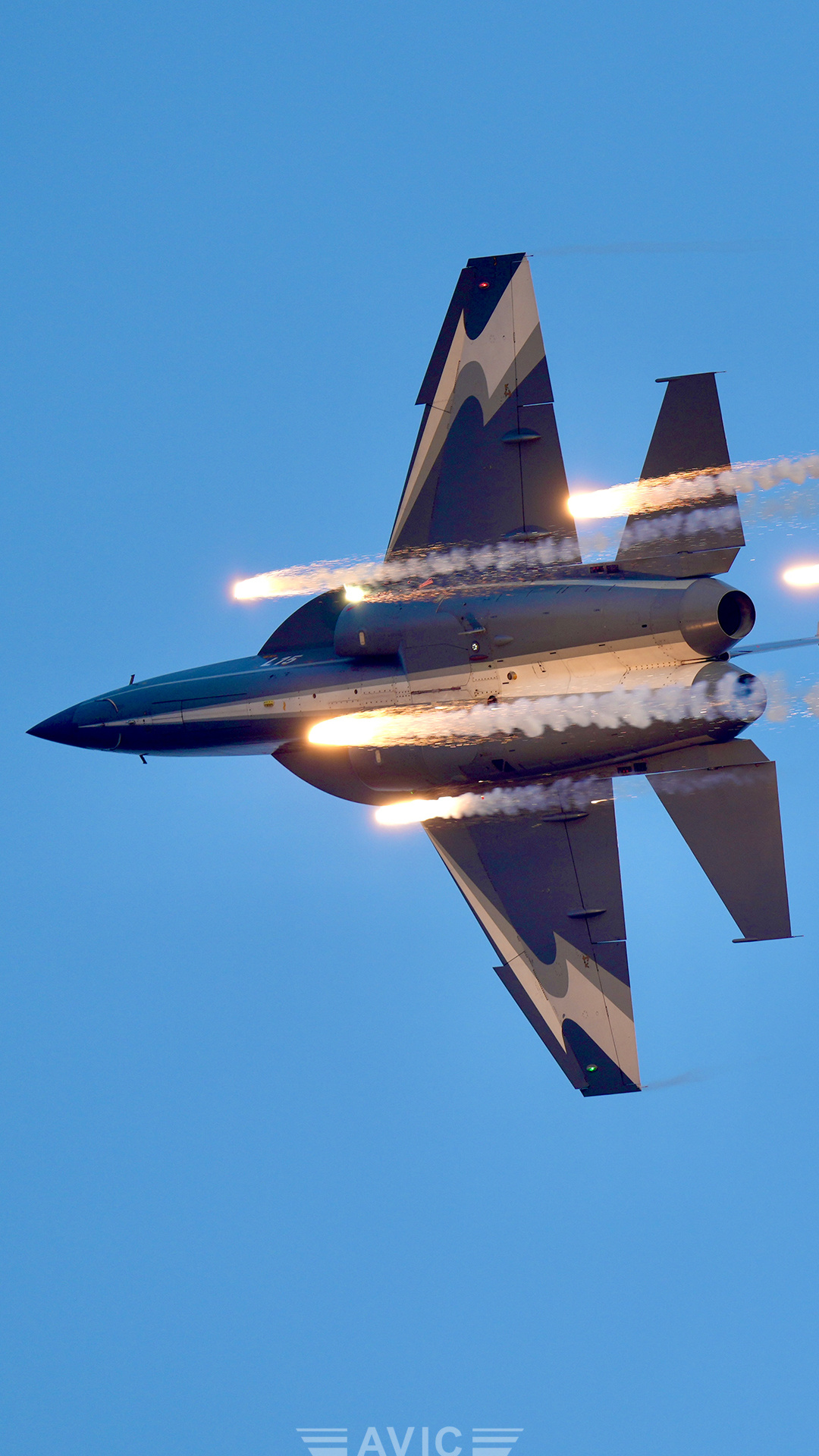

L-15A отстреливает ЛТЦ

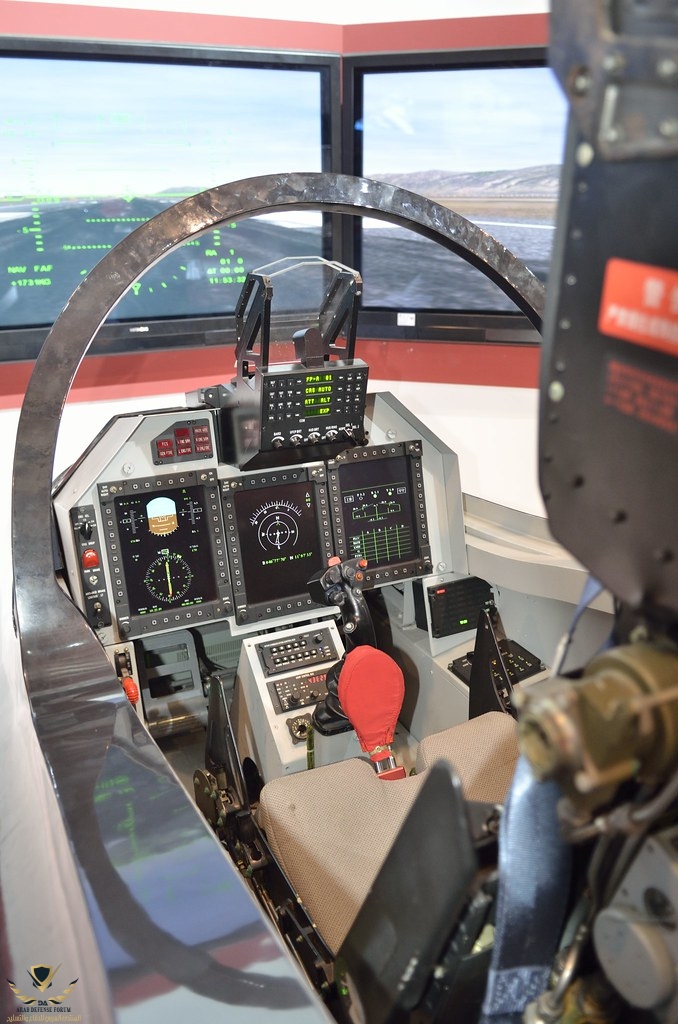

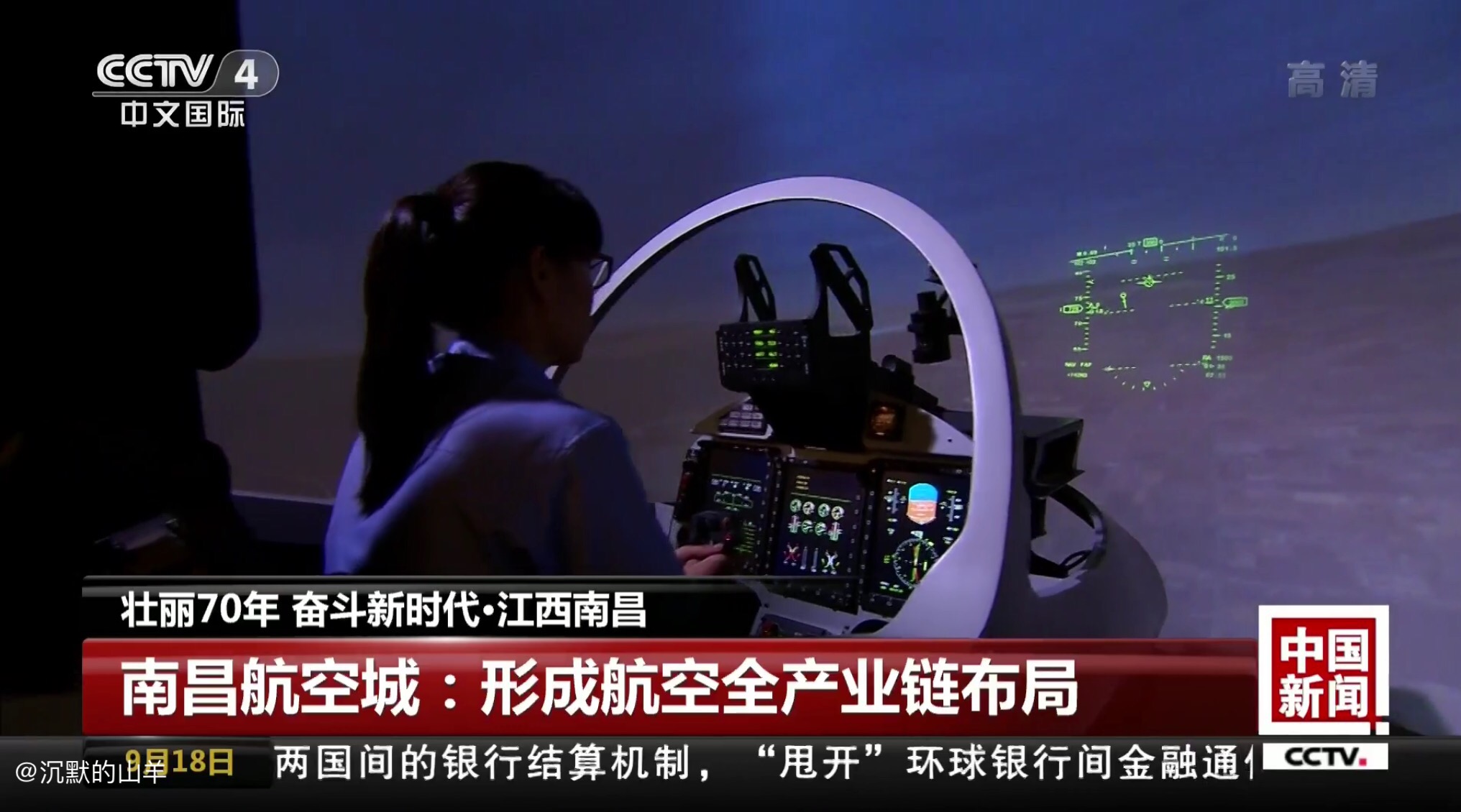

Макет кокпита

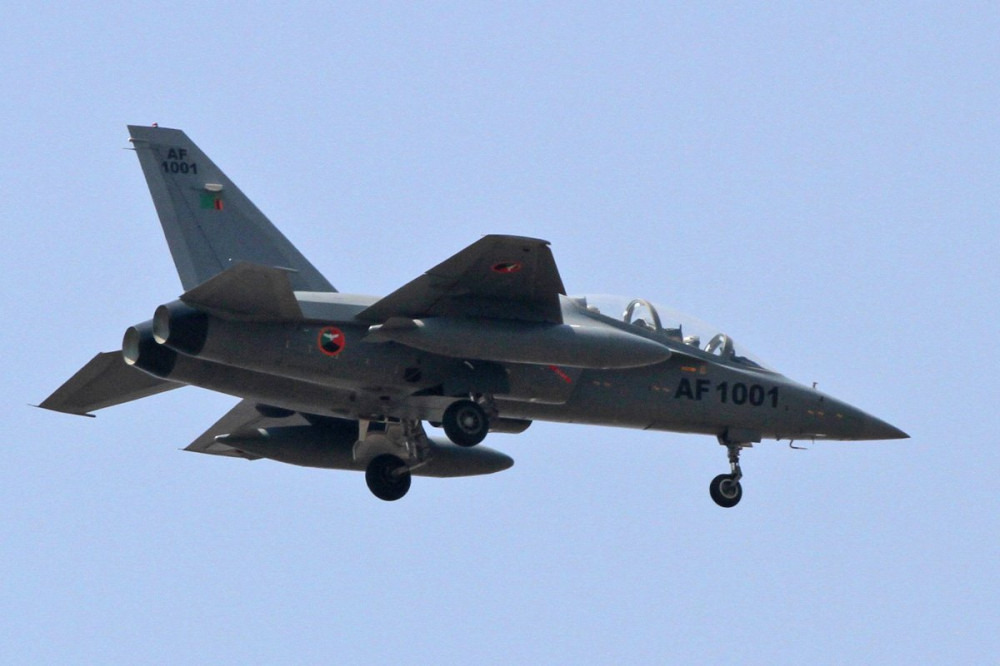

L-15Z
L-15Z - версия L-15 для ВВС Замбии. Оснащается обычными АИ-222К-25 без форсажной камеры, во всем остальном идентичен обычному L-15.
