Як-141

Як-141 - одна из главных новинок СССР VIII ранга в обновлении “Стражи галактики”

Многоцелевой сверхзвуковой всепогодный палубный истребитель вертикального/короткого взлёта и посадки разработки ОКБ Яковлева. Стал первым в мире боевым самолётом вертикального взлёта и посадки, преодолевшим скорость звука.

324234.thumb.png.efb630fcc6d2c9726f901af

Подробная история:

Спойлер

Первые проработки облика будущего самолёта начались в ноябре 1973 года, когда Як-38 ещё даже не совершил первую посадку на авианесущий крейсер. Предполагалось, что самолёт будет сверхзвуковым, будет иметь бортовую РЛС и увеличенный боевой радиус. Несмотря на то, что сверхзвуковые СВВП уже были созданы за рубежом (немецкий EWR VJ 101 и французский Dassault Mirage IIIV), все они являлись исключительно опытными машинами, в то время как новый «Як» создавался сразу как серийный боевой самолёт. Так что, как и при разработке Як-38, конструкторам пришлось идти своим собственным путём. Создание новой машины было увязано с созданием принципиально нового подъёмно-маршевого двигателя — ТРДДФ Р79В-300 (изделие 79). Работы над ним шли в АМНТК «Союз» под руководством О. Н. Фаворского.

26 июня 1974 года вышла директива ЦК КПСС и Совета министров СССР, которая официально дала начало разработке нового СВВП и установила срок предъявления готового проекта. На ранней стадии подразумевалось использование единой силовой установки с одним ПМД тягой 15 000 кгс. Был собран первый полноразмерный макет самолёта. Но уже в ходе работ над ним стало понятно, что машину с такой компоновкой будет почти невозможно стабилизировать на вертикальных режимах полёта. Государственная комиссия, ознакомившись с макетом, пришла к тем же выводам. Поэтому было принято решение о переходе к комбинированной силовой установке, опыт создания и эксплуатации которой уже был получен на Як-38. В 1975 году проектируемый самолёт получил индекс Як-41 и внутреннее обозначение изделие 48. Очередная директива ЦК и Совмина, появившаяся 11 ноября 1977 года, предписывала ОКБ Яковлева и АМНТК «Союз» разработать, соответственно, палубный истребитель ВВП Як-41 и ПМД Р79В-300 для него. Директива содержала список основных требований к ним, а также срок представления самолёта на государственные испытания — 1982 год. 30 марта и 5 апреля 1978 года свои требования к новой машине представили, соответственно, главком ВМФ Адмирал Флота Советского Союза Горшков и главком ВВС Главный маршал авиации Кутахов.

Первое время рассматривался вариант компоновки, в котором два подъёмных двигателя были размещены в носу самолёта, между РЛС и кабиной пилота. Однако оказалось, что в этом случае их выхлопные газы будут попадать в воздухозаборники подъёмно-маршевого двигателя. Тогда было решено использовать схему Як-38 и разместить отсек с ПД за кабиной лётчика. ПМД имел единственное поворотное сопло, которое должно было быть расположено вблизи центра масс самолёта. Поэтому конструкторам пришлось использовать нестандартную схему с двумя охватывающими зону выхлопа двигателя консольными балками, на которых размещались вертикальное оперение и цельноповоротные стабилизаторы. В отличие от Як-38, который был среднепланом, «сорок первый» проектировался как высокоплан, а его крыло должно было иметь специальные наплывы в корневой части. Как и у многих палубных самолётов, крыло Як-41 должно было складываться, чтобы он занимал меньше места в ангаре авианесущего крейсера.

К июлю 1980 года общие вопросы о компоновке и внутреннем устройстве Як-41 были решены, и ОКБ приступило к детальной проработке проекта. На случай, если Р79 не обеспечит требуемых характеристик, прорабатывался вариант использования вместо него сильно модифицированного ТРДДФ Д-30. Однако все работы по этой линии были прекращены в 1982 году по личному распоряжению генерального конструктора А. С. Яковлева. Был собран новый макет, который успешно прошёл государственную комиссию (её возглавлял генерал-полковник А. Н. Томашевский). За этим последовало решение о постройке опытной партии из четырёх самолётов. Первая машина (изделие 48-1) предназначалась для наземных испытаний силовой установки и всех бортовых систем. Вторая (изделие 48-2) и третья (изделие 48-3) машины были лётными образцами, которые предназначались, соответственно, для испытаний в обычном режиме полёта и в режиме ВВП. Четвёртая машина (изделие 48СИ) предназначалась для статических испытаний. Одновременно шли работы над учебно-тренировочной версией «Яка» с удлинённым фюзеляжем и тандемным расположением сидений лётчиков, получившей индекс Як-41УТ и внутреннее обозначение изделие 48У. Также предполагалось проработать возможность создания штурмовика на базе данной машины. В ОКБ планировали приступить к лётным испытаниям в 1982 году, как и было предписано директивой Совмина. Но возникшие технологические трудности не позволили уложиться в срок. Одной из основных проблем стала разработка поворотного сопла для ПМД. Изначально в АМНТК «Союз» прорабатывался вариант с плоским двухкоординатным соплом, но из-за отсутствия опыта в этой области было решено перейти к традиционному осесимметричному соплу. Для его поворота было использовано оригинальное решение — сопло разделялось на три сегмента, которые, вращаясь в противоположных направлениях относительно друг друга, обеспечивали отклонение вектора тяги в вертикальной плоскости до угла в 95° (он использовался при ВВП). Для осуществления взлёта с коротким разбегом сопло становилось в положение 62°. Впервые в мировой практике стало возможно использовать форсаж как на горизонтальном, так и на вертикальном режимах (хотя согласно некоторым источникам сопло подобной конструкции к тому времени уже было проработано и испытано фирмой Rolls-Royce на наземных стендах). Из-за задержек в разработке сопла 25 ноября 1983 года вышло распоряжение, откладывающее государственные испытания Як-41 на 1985 год.

В первом квартале 1984 года была закончена сборка образца для наземных испытаний (изделие 48-1), который получил бортовой номер 48. Однако перевезти его из сборочного цеха на испытательную площадку удалось лишь к июню по причине задержки поставки первого двигателя Р79В-300. Второй готовый к полётам двигатель привезли в июле — он предназначался для испытаний на летающей лаборатории Ту-16ЛЛ (б/н 02), которые начались в августе.

Вторая половина 1984 года стала для проекта трудной — 17 августа ушёл на пенсию генеральный конструктор КБ Александр Яковлев, а 20 декабря умер министр обороны СССР Дмитрий Устинов, который был активным сторонником применения СВВП[22][7]. Однако работы всё равно продолжались. Было принято решение о постройке стенда сил и моментов (ССМ) для испытаний изделия 48-1. Их целью было определение рабочих параметров силовой установки при различных положениях ЛА в пространстве. Главным было определить воздействие выхлопных газов двигателей на обшивку самолёта. Испытания включали три этапа: этап «Г» — отработка режима горизонтального полёта, продолжался с 26 сентября до 12 декабря 1984 года; этап «В» — режим висения, 8 февраля — 25 августа 1985 года; и последний этап — испытания машины на переходном режиме от висения к горизонтальному полёту и обратно, который длился с 5 июня 1986 года до 24 апреля 1987 года. Всего за это время было осуществлено 94 запуска силовой установки, а в течение 1989 года — ещё 63. Позже, в 1991 году, ССМ использовался для замера воздействия выхлопных газов на подвешенные на подкрыльевых пилонах объекты, чтобы убедиться, что вооружение не перегреется и не сдетонирует во время ВВП.

Второй Як-41 (изделие 48-2, первый лётный образец) был окончательно собран в декабре 1985 года и получил б/н 75. Он имел важное отличие от первого прототипа — у него имелись струйные рули для отклонения по курсу, расположенные в концах хвостовых балок. В это же время специалистам из ОКБ наконец удалось получить двигатель Р79В-300 с требуемой максимальной тягой в 15 500 кгс. Он был тут же установлен на самолёт, который 5 мая 1986 года доставили в ЛИИ им. Громова. В июле была завершена сборка изделия 48СИ, приступившего к испытаниям 5 сентября. Испытания продолжались до 31 марта следующего года[24].

В этот момент проявил себя ещё один неприятный для хода испытаний фактор — заказчик начал менять свои требования к будущему самолёту. Тот теперь должен был стать многоцелевым, способным к укороченному взлёту, нести большую номенклатуру вооружения и встроенную пушку ГШ-30-1, а также обладать более совершенным прицельно-навигационным комплексом. Самолёт получает новый индекс Як-41М и внутреннее обозначение изделие 48М. Представителям ВВС и ВМФ был показан его полноразмерный макет. Специалисты Саратовского авиазавода (здесь предполагалось серийное производство машины) подсчитали, что полный производственный цикл нового «Яка» составляет 420 суток. В то же время испытания опытной партии постоянно затягивались из-за срыва АМНТК «Союз» сроков поставки двигателей.

В феврале 1987 года ЦИАМ издал доклад, который дал добро на полёты Як-41. Ведущим лётчиком-испытателем по этой программе стал А. А. Синицын, который уже имел опыт полётов на Як-38. Сперва он тренировался на разработанном в ОКБ симуляторе Як-41, а затем провёл много времени на изделии 48-1 (оно всё ещё находилось на ССМ), привыкая к поведению машины. За этим последовали рулёжки по ВПП и висение на малых высотах уже лётного образца, изделия 48-2. 9 марта 1987 года Андрей Синицын впервые поднял «сорок первого» в воздух и совершил на нём первый полёт по самолётному профилю. 12 и 16 марта были совершены ещё два схожих полёта. После этого три двигателя Р79, с изделий 48-1 и 48-2, а также испытывавшийся на Ту-16ЛЛ, были возвращены производителю для проверки и внесения некоторых изменений. В течение 1989 года было совершено ещё 6 полётов в горизонтальном режиме.

В это же время новый самолёт был обнаружен американскими разведывательными спутниками и получил временное кодовое обозначение RAM-T («RAM» означает место обнаружения неизвестного ранее ЛА — аэродром Раменское). Весной 1988 года «Як» был впервые публично упомянут контр-адмиралом Уильямом Студеманом, директором военно-морской разведки ВМС США, уже под обозначением Freestyle. Изображение нового советского СВВП появилось в ежегоднике «Soviet Military Power». Кроме того, есть информация, что Як-41 мог носить кодовое обозначение Fulmar.

В июне 1987 года закончилась сборка второго лётного образца (изделие 48-3), получившего б/н 77. В отличие от первого образца, здесь струйные рули в концах хвостовых балок отсутствовали — их заменили единственным маленьким поворачивающимся соплом в носовой части машины. Конструкция корпуса во многих местах была усилена после получения результатов исследований, проведённых на изделии 48СИ. 2 апреля 1989 года он совершил свой первый полёт. Из-за отставания по срокам вновь было изменено обозначение машины — на Як-141. 29 декабря состоялся первый полёт в режиме висения, а 13 июня 1990 года — уже по полному профилю, с вертикальными взлётом и посадкой. К 30 января 1991 года число полётов на двух машинах достигло 108.

В апреле 1991 года лётчик-испытатель Андрей Синицын подтвердил уникальные возможности машины, поставив на «Яке» 12 мировых рекордов по скороподъёмности, максимальной нагрузке и высоте полёта с грузом. Несмотря на то, что полёты проводились не в идеальных условиях (температура была выше +15 °C), они показали полное превосходство машины над «Харриером» при наличии подвешенных грузов (без них Як-141 уступал сопернику по скороподъёмности). При этом из-за повышенной температуры оставался запас около 10 секунд для возможных последующих рекордов.

24 сентября 1991 года оба лётных образца были отправлены в Североморск для испытаний на борту ТАКР «Адмирал Флота Советского Союза Горшков». 26 сентября лётчиком А. А. Синицыным была совершена первая посадка на палубу авианесущего крейсера. Через час В. А. Якимов привёл второй самолёт[32]. 30 сентября был осуществлён первый взлёт с авианосца. Целью испытаний было определение совместимости самолёта и его систем с кораблём, а также отработка экстренного старта — поперёк полётной палубы прямо с технической позиции. Однако до отработки второго пункта дело так и не дошло из-за аварии.

5 октября 1991 года в полдень начались испытательные полёты. Сначала слетал Синицын на первом лётном экземпляре. Затем должен был лететь Якимов на втором. Его самолёт был тяжелее — в баки было залито большее количество топлива, а на подкрыльевых пилонах были подвешены макеты ракет. Лётчик также совершил взлёт с коротким разбегом, сделал круг и начал заходить на посадку. Самолёт медленно приблизился и наконец завис над палубой. Однако он начал снижаться быстрее, чем следовало. Машина упала на палубу, основные стойки шасси пробили стенки бака с горючим, и начался пожар[6]. После неоднократных команд руководителя полётов Владимир Якимов катапультировался, и его тут же подобрал экипаж спасательного катера. Лётчик не пострадал. Горящий же самолёт потушили, но оказалось, что восстановить его для полётов не представляется возможным. Причиной аварии стала ошибка лётчика, который допустил превышение предельной вертикальной скорости снижения. В то же время и руководитель полётов не давал пилоту указаний обеспечить безопасную скорость снижения

Авария «Яка» № 2 стала настоящим ударом для всей программы. Она послужила формальным поводом приостановить испытания, хотя ранее планировалось также участие Як-141 и в государственных испытаниях нового ТАКР «Адмирал Флота Советского Союза Кузнецов». В условиях катастрофической ситуации в экономике разваливающегося Союза найти средства для постройки ещё одной опытной машины взамен разбившейся и продолжения испытаний было невозможно. Кроме того, у военных к этому времени сложилось достаточно негативное отношение к «вертикалкам» в целом, вызванное разочарованием после эксплуатации штурмовиков Як-38. Результатом всего этого стало прекращение к концу 1991 года финансирования программы, а затем и её окончательное закрытие в 1992 году. В итоге, к лету 1992 года оба лётных образца в сумме выполнили более 250 полётов. В процессе испытаний было установлено 12 мировых рекордов скороподъёмности и высоты полёта с грузом.

Серийное производство перспективного самолёта так и не началось. Тогда сотрудники ОКБ попытались предложить Як-141 иностранцам. Оставшийся целым первый лётный экземпляр в новом окрасе был впервые показан мировой общественности на авиакосмическом салоне в Фарнборо 6—13 сентября 1992 года. Самолёт был высоко оценён, однако ни одного заказа на него так и не поступило (потенциальными покупателями считались Индия и Китай). Лётные образцы Як-141 позже демонстрировались в России на Международном авиационно-космическом салоне (МАКС) (изделия 48-2 и 48-3 — в 1993 году и изделие 48-2 — в 1995 году), но только в статической экспозиции.

В 1990-х годах в ОКБ Яковлева на базе наработок по Як-141 был создан проект СВВП нового поколения, известного как Як-201 (а параллельно, в 1980-х разрабатывалась и «сухопутная» версия Як-141, Як-43), однако он также остались лишь на бумаге. Недолгое сотрудничество ОКБ с американской компанией Локхид-Мартин также ни к чему не привело. Доподлинно известна судьба лишь двух из четырёх опытных образцов Як-141. На сегодняшний день оба лётных экземпляра (изделия 48-2 и 48-3) находятся в музеях — первый в Музее техники Вадима Задорожного, другой в Центральном музее ВВС России. Есть информация, что хвостовая часть образца для испытаний силовой установки (изделие 48-1) была использована для восстановления изделия 48-3 после аварии[36]. Что стало с остальной частью его корпуса — неизвестно. Также неизвестны местоположение и состояние образца для статических испытаний (изделие 48СИ).

Фотографии:

Спойлер

Yakovlev_Yak-141_at_1992_Farnborough_Air original.thumb.jpg.f28332ccfba8afa9413e0 Yak-141.thumb.jpg.b89c7b20f1ace7d4c36db0 d0fcb4739d0b540bc44afa6824ce7c8b.png.e16

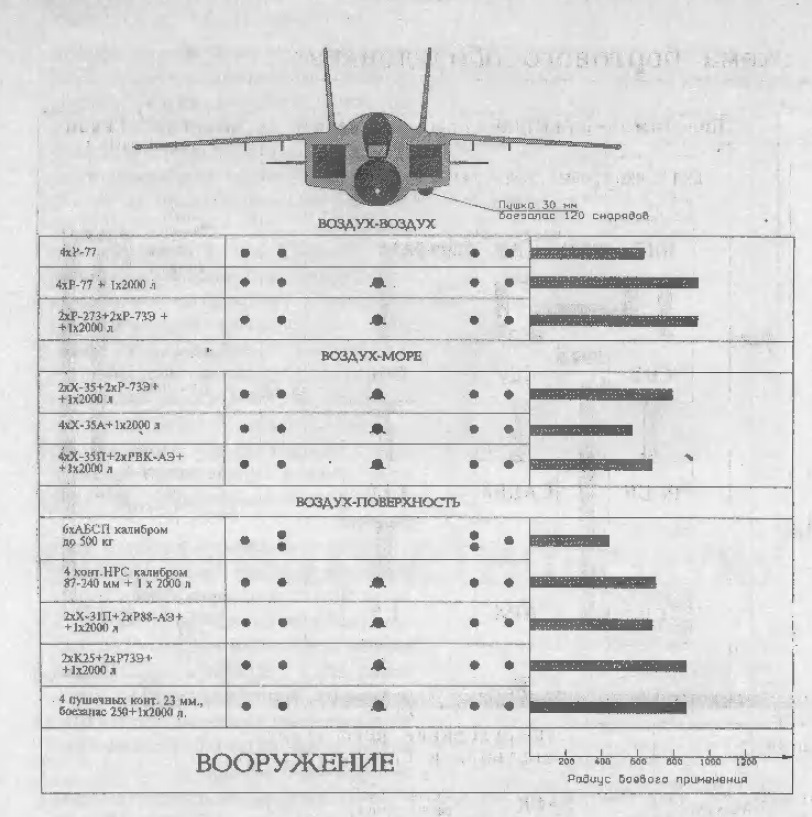

Подвесное вооружение:

Спойлер

https://i-ru.cdn.gaijin.net/monthly_2023_02/532209730_.thumb.png.983a2e677e2cc88bfc17c0291ec35976.png

Почти два месяца на новом форуме а кол-во тем овер нифига. Значит напишу тут, а модеры потом пусть займутся своими обязанностями и перенесут в тему Як-38 когда та появится.

Почему на Як-38 нет возможности подвесить 4 блока на С-8 и 4 больших блока на С-5? Почему на внутреннем подвесе можно поставить С-24 с массой 235кг или 250кг ФАБку, но нельзя блок С-5/8 с массой 160/226кг?

Камрады,

А есть какое-либо обоснование замедленной скорости прохода радара в СНП режиме (по сравнению с другими режимами) при широкой развёртке в 80 градусов?

Очень странно выглядит.

Дайте ему р-73 уже

2 лайка

Пишу тут так как до сих пор тему по Як-38 наши модеры и помощнички-альтруисты всё никак не запилят.

Як-38 и 38М. Выпуск шасси - 20 секунд. Времени меньше проходит с момента как выпускается шасси и производится касание земли. Сколько уже “чинить” можно простейшие вещи? Уже следующая обнова вышла, а это мало того что не исправлено, так хватило же ещё наглости вернуть его таким временно в продажу. (-‸ლ)
