Предисловие
В недавнем патче за множество стран были добавлены составные ЗРК: “Iris-T SLM”, “Tan-Sam”, “Шведский паровозик”, но за СССР их нет, а “Панцирь” уже не может конкурировать с нынешними ЗРК. По этому сегодня я расскажу про советский комплекс “Куб”, который опередил своё время и может дать жару некоторым современным зрк.
История создания
Разработка 2К12 началась после 18 июля 1958 года по требованию ЦК КПСС. Комплекс должен был поражать цели летящие со скоростью от 420 до 600 м/с на высоте от 100 до 7000 м на расстоянии до 20 км.
За проектирование отвечало ОКБ-15. Помимо ОКБ-15, в создании ракетного комплекса «Куб» участвовали несколько других конструкторских бюро, в том числе ОКБ-40 (ныне Метровагонмаш), который спроектировал и изготовил шасси для самоходных компонентов, а также КБ “Вымпел” Многие конструкторские бюро впоследствии участвовали в разработке преемника 2К12 «Куб» — 9К37 «Бук».
Первые испытания ракетной системы были начаты в конце 1959 года, при которых было выявлена масса проблем, в особенности с ракетой.
- низкая мощность радиолокационной головки самонаведения ракеты и неудачная конструкция носового обтекателя
- Ошибка в конструкции воздухозаборника ракеты
- низкое качество теплозащитного экрана внутри камеры сгорания (титан был заменён на сталь).
В августе 1961 года Торопова на посту главного конструктора «Вымпела» сменил Ляпин, а в январе 1962 года Тихомирова на посту главного конструктора ОКБ-15 сменил Фигуровский. Тем не менее работа не активизировалась. До 1963 года только на 11 из 83 запущенных ракет была установлена головка самонаведения; успешными были только 3 запуска.
«Куб» сбил свою первую воздушную цель 18 февраля 1963 года во время государственных испытаний на полигоне Донгуз, в Оренбургской области.
В период с 1959 по 1966 год система проходила расширенные испытания. После преодоления технических трудностей, связанных с производством 2К12 «Куб», система была принята на вооружение 23 января 1967 года и в том же году запущена в производство. А после было создано еще 7 модификации комплекса:
Модификации
2К12Е «Квадрат»
Экспортная модификация комплекса 2К12 «Куб». Создана в 1971 году. Основными отличиями от базового варианта является изменённая система распознавания государственной принадлежности целей, изменённый уровень помехозащищённости и возможность работы в более тёплом и влажном климате.
2К12М «Куб-М»
После принятия на вооружение ЗРК 2К12, началась работа по его модернизации. В 1968 году был разработан комплекс 2К12М «Куб-М». Модернизированный комплекс имел возможность поражения целей маневрирующих с перегрузками до 5—6 g. Нижняя граница поражения была уменьшена со 100 до 50 метров, а дальность поражения была увеличена на 20 % благодаря усовершенствованию излучателя.
2К12М1 «Куб-М1»
В январе 1973 года был принят на вооружение модернизированный комплекс 2К12М1 «Куб-М1». В результате доработок были расширены границы зоны поражения целей, улучшена защищённость головки самонаведения от помех, работное время уменьшено приблизительно на 5 секунд, улучшена надёжность всех средств комплекса, а также предусмотрена прерывистая работа РЛС СУРН 1С91 для противодействия противорадиолокационным ракетам типа AGM-45 Shrike.
2К12М3 «Куб-М3»
В 1974—1975 гг. была проведена дальнейшая модернизация комплекса 2К12. В конце 1976 года на вооружение поступил ЗРК 2К12М3 «Куб-М3». По сравнению с предыдущими вариантами 2К12М3 имел расширенные границы зоны поражения, а средняя скорость полёта ЗУР была увеличена до 700 м/с, появилась возможность поражения самолётов маневрирующих с перегрузками до 8 g, улучшена помехозащищённость головки самонаведения, вероятность поражения целей увеличена на 10—15 %.
2К12М3С «Куб-М3С»
В 1970-е годы активно велись разработки в области радиоэлектронной борьбы. Советские разработки эффективно противодействовали иностранным ЗРК типа MIM-23 Hawk. В целях снижения восприимчивости 2К12 к подобным средствам потенциального противника, была разработана модификация 2К12М3С. Новая модификация имела защиту от средств радиоэлектронной борьбы типа «Смальта». В 1979 году комплекс 2К12М3С был принят на вооружение
2К12М3А «Куб-М3А»
Последняя модернизация комплекса 2К12 была проведена в 1981 году. В комплексе использовалась новая модифицированная ракета 3М9М4 с массой боевой части в 70 килограмм (и соотв. с возможностью установки и применения специальной (атомной) боевой части), однако, комплекс на вооружение принят не был.
Основной “причиной” отказа от 2К12М3А стало принятие на вооружение нового более перспективного комплекса 9К37 «Бук».
2К12М4 «Куб-М4»
В 1972 году были начаты работы по созданию нового ЗРК 9К37 «Бук». Принять на вооружение комплекс планировалось в 1975 году, для ускорения работ, принятие на вооружение было решено разделить на два этапа. Первый этап предусматривал введение в состав комплекса 2К12 «Куб-М3» самоходной огневой установки 9А38 с ракетами 9М38 в каждую батарею. Благодаря введению СОУ 9А38 количество целевых каналов увеличилось с 5 до 10, а боеготовных ЗУР с 60 до 75. В таком виде в 1978 году на вооружение был принят ЗРК 2К12М4 «Куб-М4»
Описание

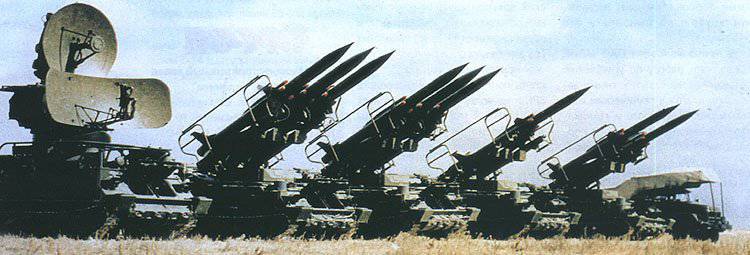

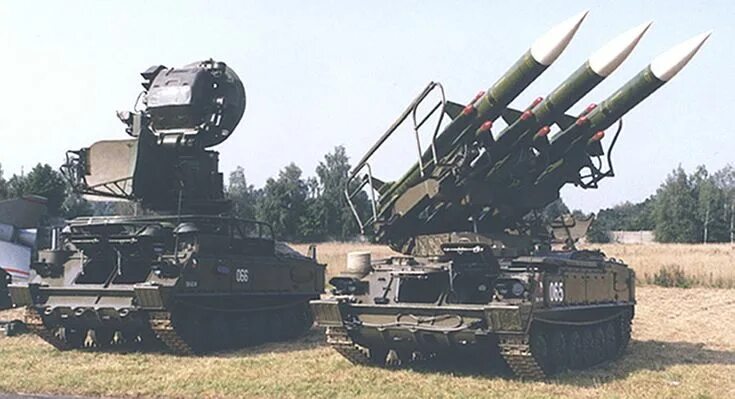

ЗРК включает в себя одну самоходную установку разведки и наведения (СУРН 1С91), кабину приёма целеуказания (КПЦ 9С417) и до четырёх самоходных пусковых установок (СПУ 2П25). На каждой пусковой установке размещено по три зенитные управляемые ракеты (ЗУР) 3М9. Самоходная установка разведки и наведения и самоходные пусковые установки (смонтированы на гусеничных шасси типа ГМ), производства ОКБ-40 (позже Метровагонмаш, сейчас ММЗ), кабина приёма целеуказания смонтирована на шасси автомобиля ЗИЛ-131. Также в состав батареи входили две ТЗМ (транспортно-заряжающие машины), несущие на себе по три ракеты 3М9М3, каждая. ТЗМ были смонтированы на шасси автомобиля ЗИЛ-131 и имели специальный гидроподъемник для перегрузки ракет с машины на пилоны СПУ 2П25.
Характеристики

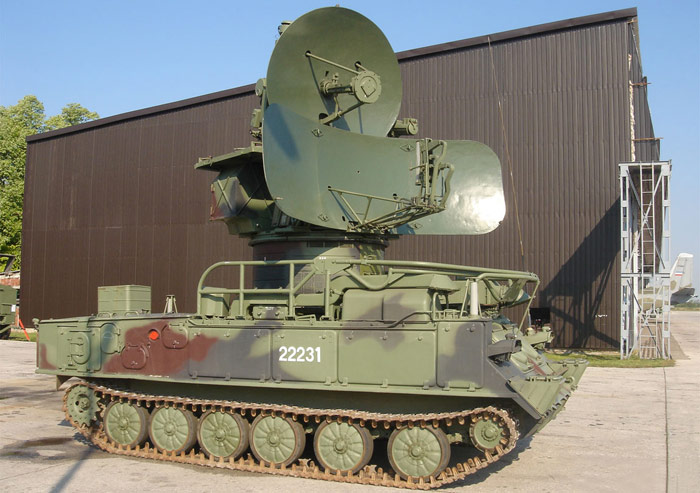

1С91
- Боевая масса, т – 21,5
- Экипаж, чел – 4
- Длина корпуса, мм – 7070
- Ширина, мм – 3600
- Высота, мм – 5990
- Бронирование, мм – 15
- Макс. скорость, км/ч – 44
- Двигатель:
В-6р
- Мощность, л. с. – 280 при 2000 об/мин
- Топливо – дизельное
- Конфигурация двигателя – рядный 6 цилиндровый
- Объём – 19,1 см3
СОЦ 1С11
Станция обнаружения целей 1С11 выполняет функции обнаружения целей, а также определяет принадлежность цели по системе «Свой-Чужой». 1C11 имеет когерентно-импульсную антенну кругового обзора, которая совершает 20 оборотов в минуту. Зона действия РЛС составляет: по дальности от 3 до 70 км, по высоте от 30 до 7000 м. Станция работает в сантиметровом диапазоне радиоволн и имеет два независимых приёмо-передающих канала. Угол места 1С11 составляет 20° при импульсной мощности 600 кВт и ширине лучей по азимуту 1°.
Для борьбы с помехами, в СОЦ 1С11 предусмотрены следующие средства:
- Система селекции движущихся целей;
- Перестройка частоты передатчиков;
- Подавление несинхронных импульсных помех;
- Модуляция частоты повторения импульсов;
- Ручная регулировка усиления приёмных каналов.
СНР 1С31
Станция наведения ракет 1С31 предназначена для захвата цели и последующего её сопровождения и подсветки для головки самонаведения ЗУР. Данные для захвата цели СНР 1С31 получает от СОЦ 1С11, вероятность захвата составляет 90 %. СНР 1С31 представляет собой РЛС, которая работает с двумя независимыми каналами. Излучатели каналов располагаются на общей антенне в фокальной плоскости параболического отражателя. Средняя ошибка сопровождения цели составляет около 10 метров по дальности и около 00-05 д. у. по угловым координатам. В случае подавления СНР 1С31 радиоэлектронными помехами, цель по угловым координатам сопровождается с помощью телевизионно-оптического визира.

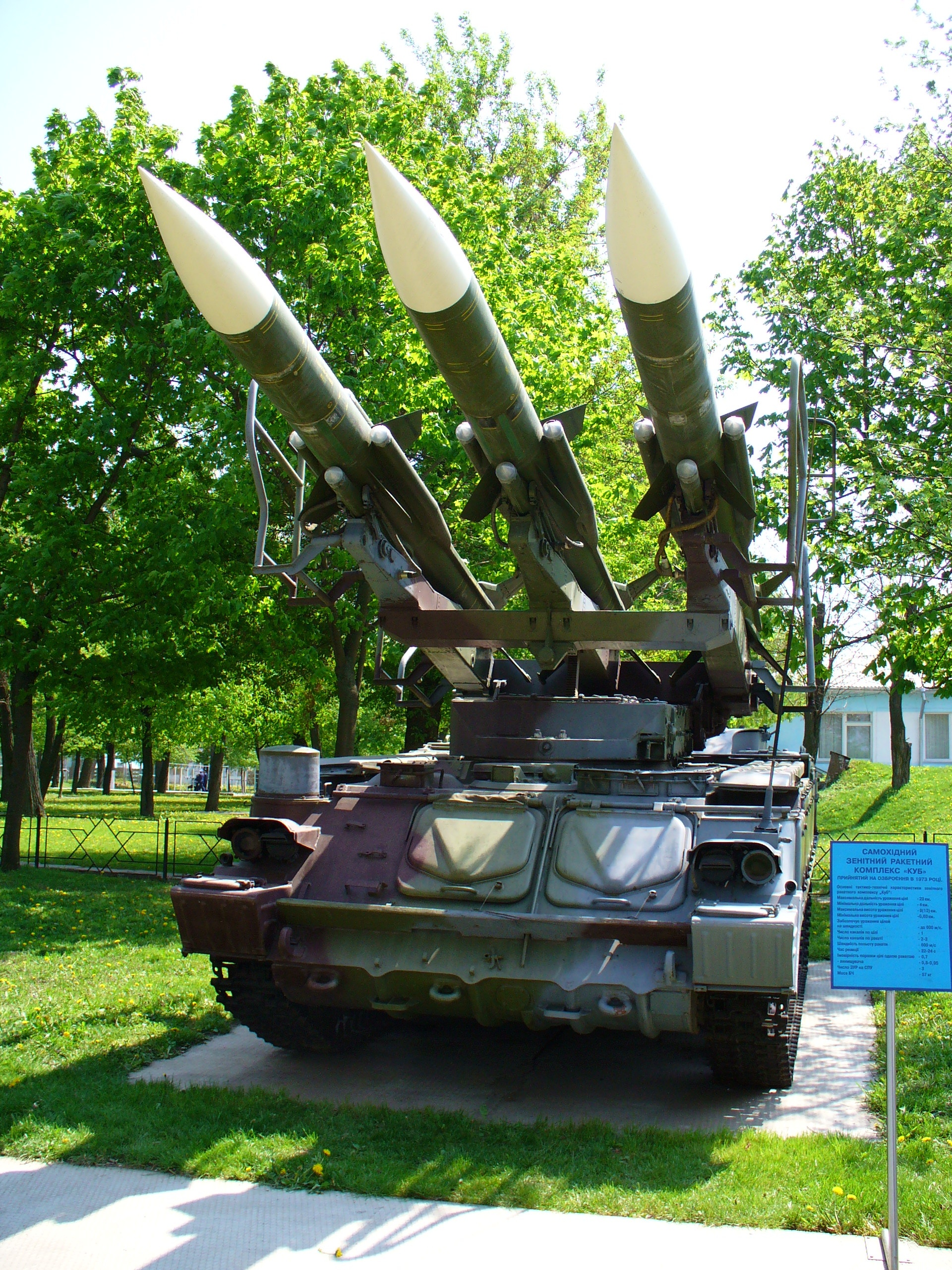

2П25
- Боевая масса, т – 20 (без ракет 18)
- Экипаж, чел – 3
- Длина корпуса, мм – 6965 (6810 без ракет)
- Ширина, мм – 3112
- Высота, мм – 3183
- Бронирование, мм – 15
- Макс. скорость, км/ч – 44
- Вооружение – до трёх ЗУР 3М9
- Углы ВН, от +10° до +45°
- Углы ГН, 360°
В-6р
- Мощность, л. с. – 280 при 2000 об/мин
- Топливо – дизельное
- Конфигурация двигателя – рядный 6 цилиндровый
- Объём – 19,1 см3
В связи с низкой грузоподъёмностью шасси 2П25 все составляющие пусковой установки выполнены с минимальными габаритами и весом. Основание пусковой установки размещено на поворотном погоне, при этом качающаяся часть выполнена с механизмом уравновешивания с высоким коэффициентом полезного действия. Погон установки разработан заново, так как подходящих конструкций не было найдено. Уравновешивающий механизм торсионного типа из наборных пластин. Большинство деталей выполнено из лёгких сплавов.
На шасси СПУ 2П25 установлены:
- Лафеты с тремя направляющими;
- Автономный газотурбинный агрегат;
- Силовые следящие привода;
- Предстартовый контроль ЗУР;
- Аппаратура навигации и топопривязки;
- Счётно-решающий прибор СРП;
- Телекодовая связь.
Одна СПУ 2П25 может нести до трех ЗУР. В походном положении ракеты развёрнуты хвостовой частью вперёд машины
На ЗУР имелось два специальных разъёма для электрической стыковки с самоходной пусковой установкой. На направляющих балках установки имелись специальные штанги, которые срезали разъёмы во время начала движения ракеты. Приводы лафетов осуществляли предстартовое наведение направляющих с ракетами. Наведение производилось по данным, поступающим от самоходной установки разведки и наведения 1С91.

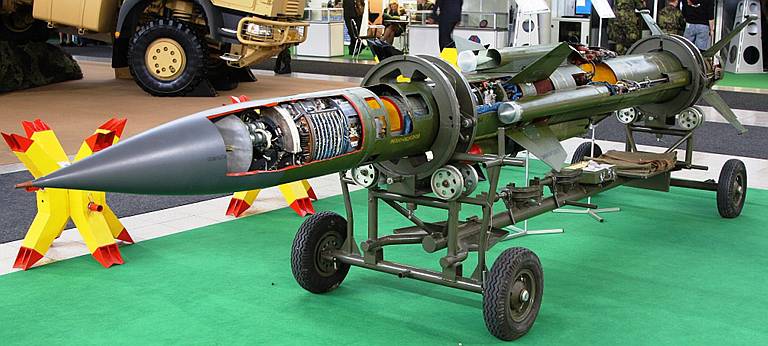

3М9
- Снаряжённая масса, кг – 600
- Диаметр, мм – 330
- Длина, мм – 5800
- Размах крыла, мм – 1245
- Дальность пуска макс., км – до 25
- Скорость полёта цели, км/ч – до 2160
- Скорость полёта, М – 2,8
- Боевая часть – осколочно-фугасная 3Н12
- Наведение – комбинированное
- Взрыватель – радиокомандный 3Э27
- Макс. перегрузки – 8g
Итоги
Вот такой интересный ЗРК, со сложной историей и хорошими для своего времени характеристиками. А по поводу расположения в ветке… думаю идеальным бр-ом будет 11.0 - 11.7.
Такой бр идеально подходит потому-что “Куб” ГОРАЗДО старше “Панциря”, а если его добавить в ветку с бр 12.0 - 13.0 будет странно что Куб 1960-х будет бр-ом выше чем Ирис-Т 2000-х. Короче вот как-то так. Всех прочитавших прошу проголосовать за данную технику.
- За
- Против
