T-10 (он же Объект 730) —последний советский серийный тяжёлый танк послевоенного поколения. Серийно производился в 1954—1966 годах. Состоял на вооружении до 1993 году.
В нашей игре, данный танк представлен в двух вариантах, Т-10А и Т-10М.
Коротко об Т-10А:
Спойлер
Принят на вооружение 17 мая 1956 г. Модернизированный вариант Т-10 с пушкой Д-25ТС с стабилизатором в вертикальной плоскости ПУОТ-1 «Ураган», изменённым затвором и эжектором продувки канала ствола. Т-10А оснащён прибором ночного видения механика-водителя ТВН-1 и гирополукомпасом ГПК-48, перископическим прицелом ТПС-1 и дублирующим телескопическим прицелом ТУП вместо ТШ-2-27. Установка новой пушки повлекла изменение формы башни и маски орудия.

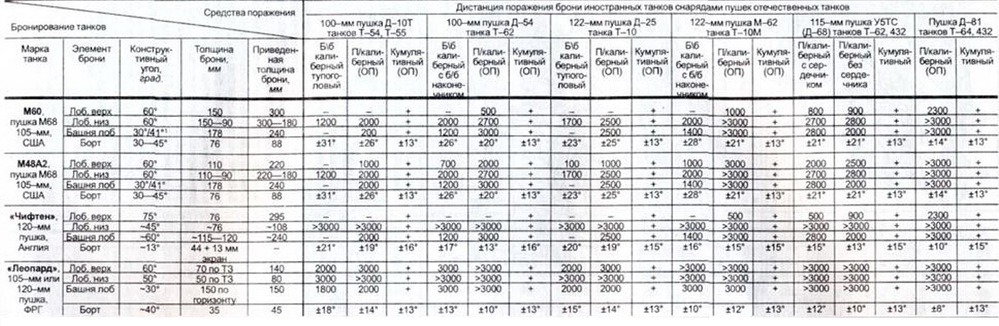

Боекомплект Т-10А:
- БР : БР-471
- БР : БР-471Б
- БР : БР-471Д
- ОФ : ОФ-471
- БР : 3БМ-7
- БК : 3БК-10
- БК : 3БК-10М 520мм пробитие
Коротко об Т-10М:
Спойлер
Улучшенный вариант Т-10, принятый на вооружение 26 сентября 1957 года, отличавшийся множеством конструктивных изменений:
-

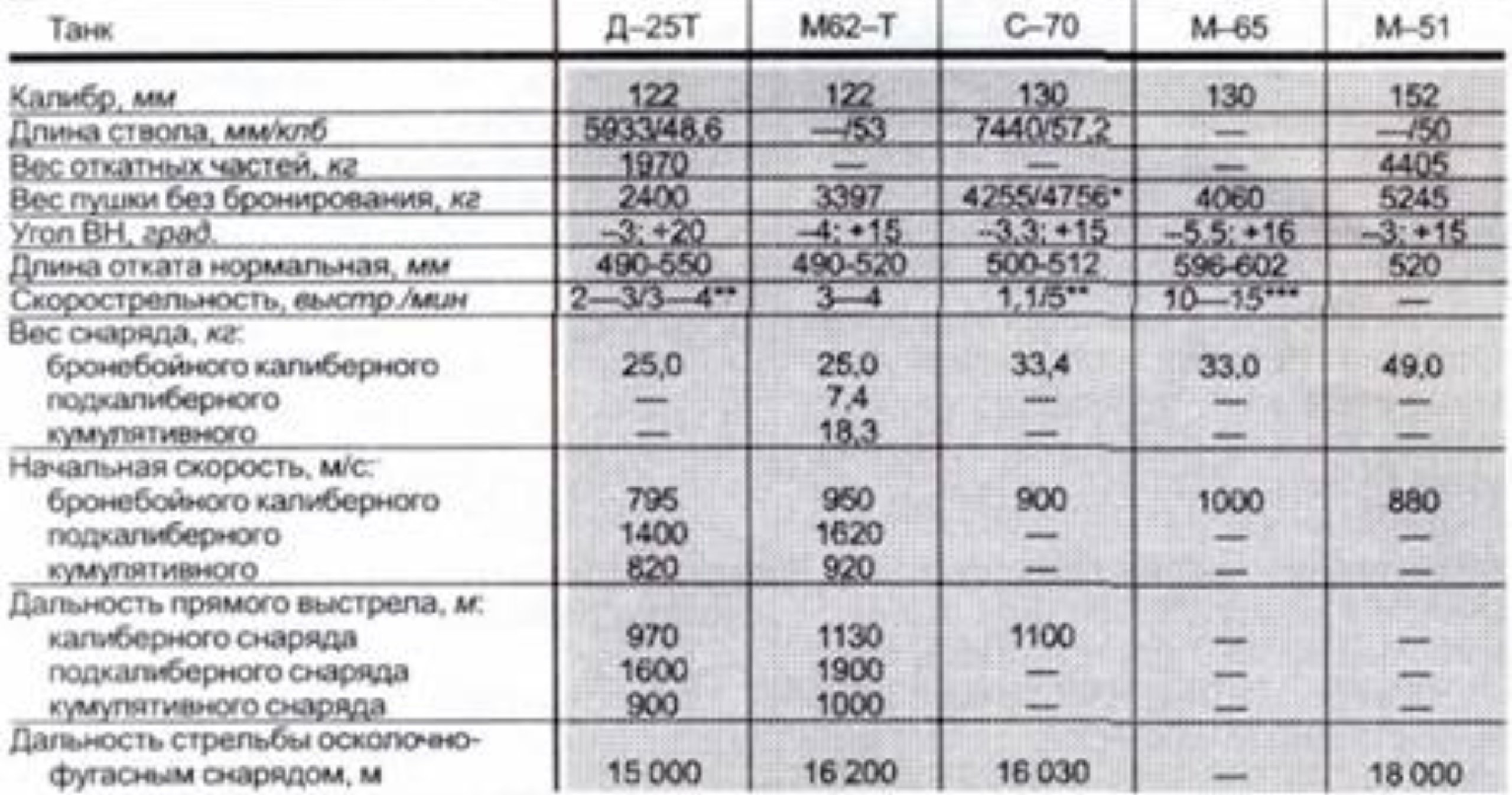

Новая 122-мм пушка М-62-Т2 с высокой баллистикой и двухплоскостной стабилизатор 2Э12 «Ливень».
-
14,5-мм пулемёты КПВТ вместо ДШК, с сокращением боекомплекта до 744 патронов.
-
Изменённая конструкция башни с усилением её бронирования, дошедшего до 250 мм в лобовой части.
-
Установлен досылатель
-
Новый двигатель В-12-6 мощностью 750 л.с.
-
Комплект приборов ночного видения для всех членов экипажа, кроме заряжающего.
-
Противоатомная защита.
-
ТДА.
Боекомплект Т-10М:
- БР : БР-472
- БР : 3БМ-11
- БР : 3БМ-?? с выстрелом 3вбм10
- ОФ : ОФ-472
- БК : 3БК-9
- БК : 3БК-9М 520мм пробитие
Неизвестные выстрелы для пушки 2А17:
Спойлер
3ВБК13 - 122-мм выстрел с бронебойным кумулятивным снарядом для пушек 52-П-472, 2А17
3ВБК13М - 122-мм выстрел с бронебойным кумулятивным снарядом для пушек 52-П-472, 2А17

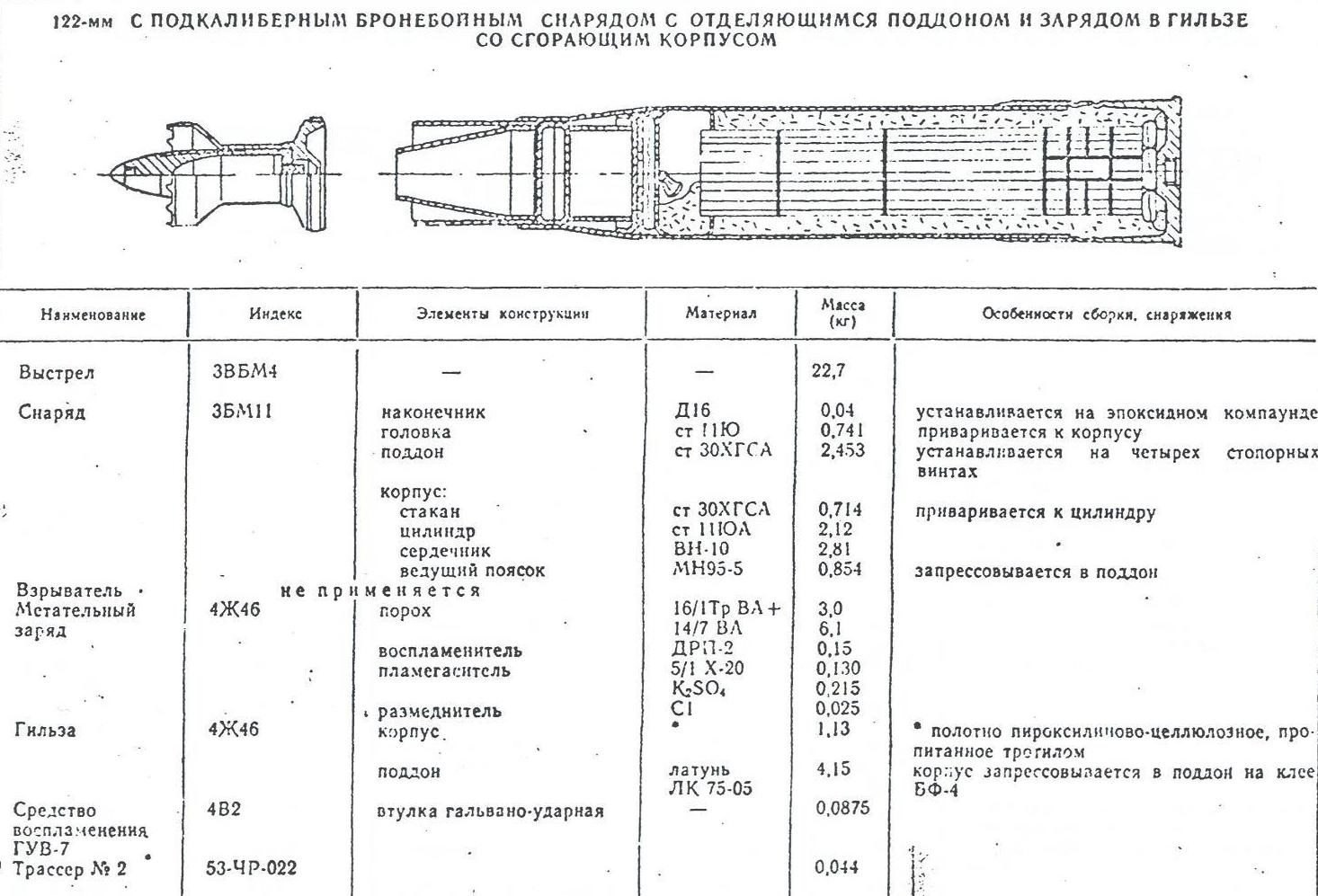

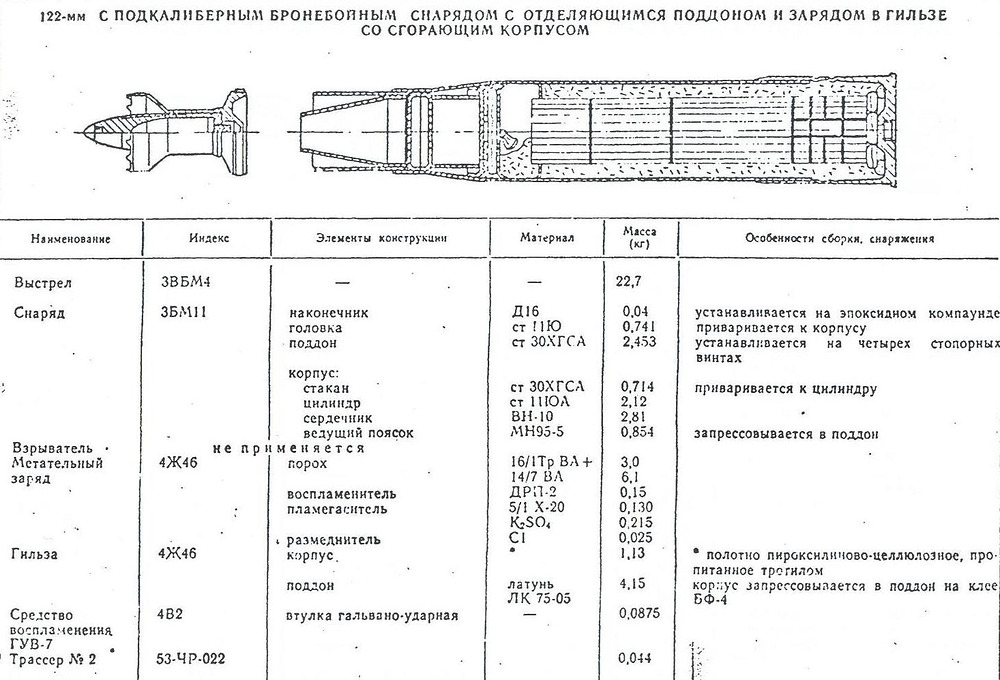

3ВБМ10 - 122-мм выстрел с бронебойным подкалиберным снарядом для пушек 52-П-472, 2А17
Серийные модификации Т-10М:
Спойлер
С декабря 1962 года вместо ПКП стали устанавливать механическую трансмиссию «Объект 709», которая экономила 507кг веса, и позволила установить дополнительные топливные баки на 100л.
В 1962 году увеличили жёсткость рычага перезарядки спаренного пулемёта КПВТ и прочность нижнего погона командирской башенки к корпусу башни.
Улучшили герметизацию корпуса установив погон опоры башни на специальную смазку и изменив их уплотнения. Устранили случаи протирания защитного чехла маски пушки в районе расположения рымов введением на нѐм кирзовых накладок.
Ввели установку увеличенных по высоте броневых планок у командирской башенки (с 22 до 33 мм), люков механика-водителя и заряжающего.
У люка механика-водителя приварили планку из броневой стали с буртом высотой и толщиной 20 мм, изменили ширину полки клина и установили резиновую прокладку.
В 1964 году увеличили толщину опорных катков с 14 мм до 18 мм и увеличили их твёрдость.
Увеличили количество крепящих их болтов с 48 до 60 шт.
Модификации танков Т-10, которых пока нет в игре:
Реализованые в металле:

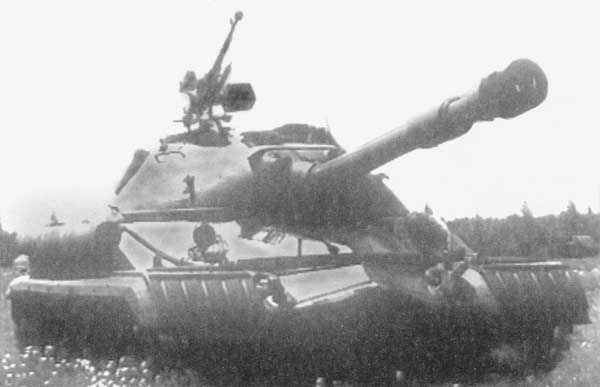

Т-10б:
Спойлер
Принятый на вооружение в 1957 году вариант Т-10А, отличавшийся установкой двухплоскостного стабилизатора ПУОТ-2 «Гром» и прицела Т2С-29-14 вместо ТШ-2-27.
Т-10М с ПАЗ - подбоем:
Спойлер
Особое внимание уделялось и повышению противорадиационной защиты экипажа танка Т-10М. Работы в этом направлении развернулись в ОКБТ в I квартале 1960 г.

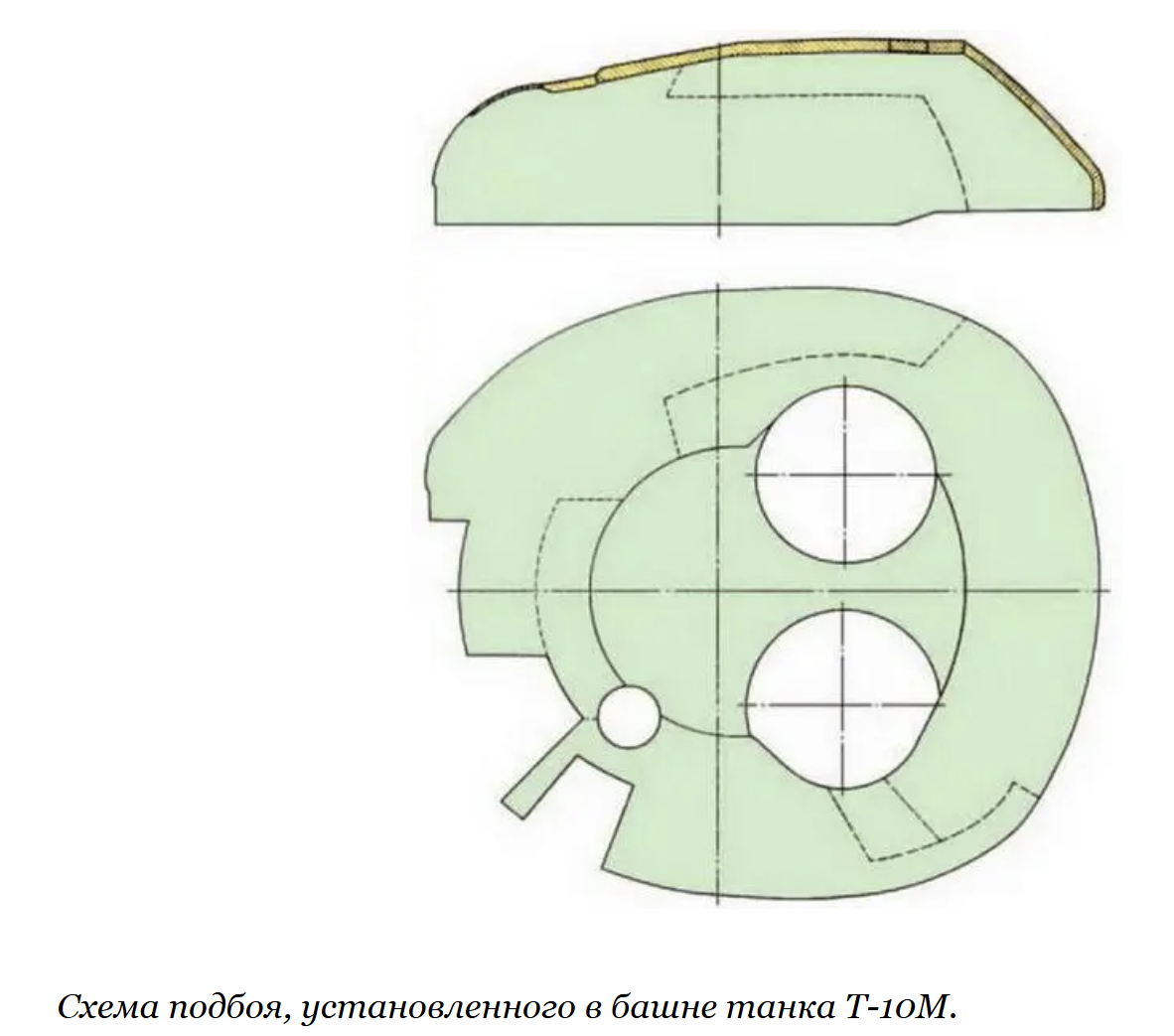

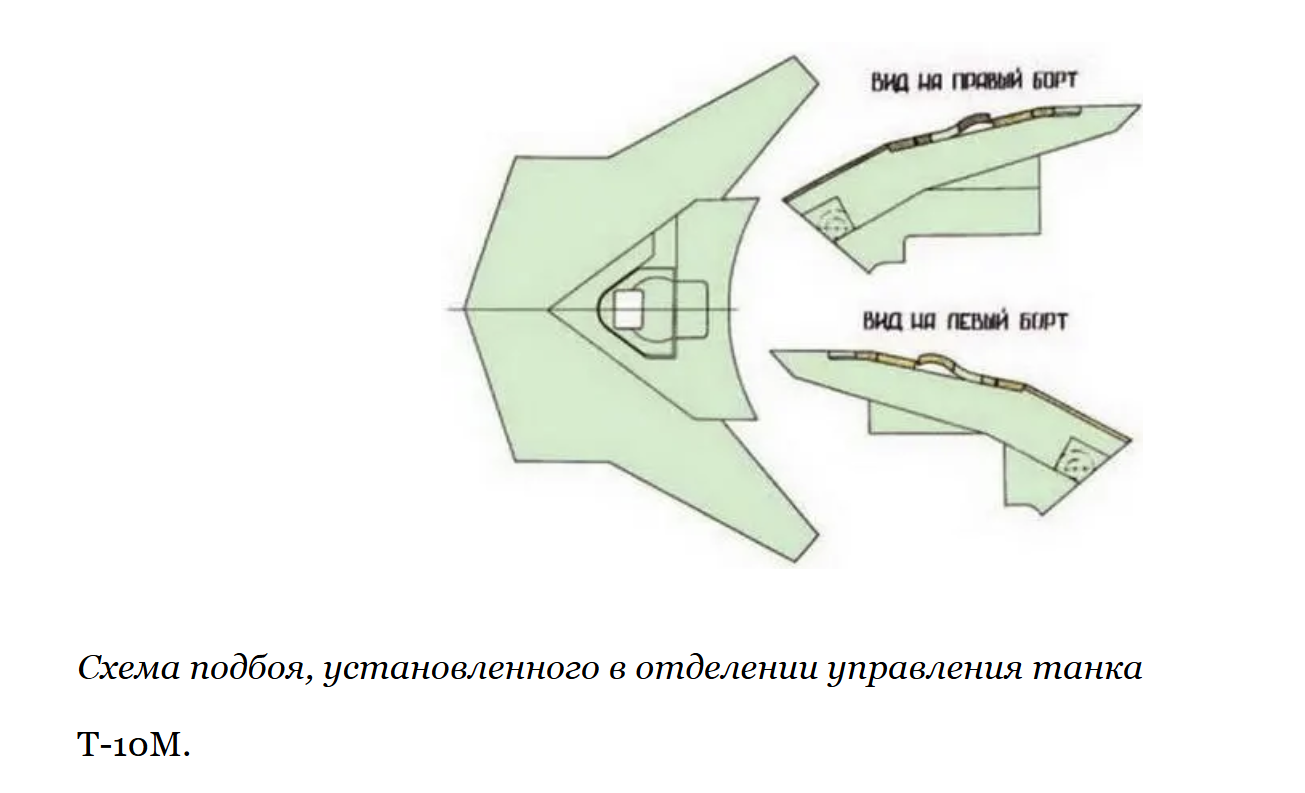

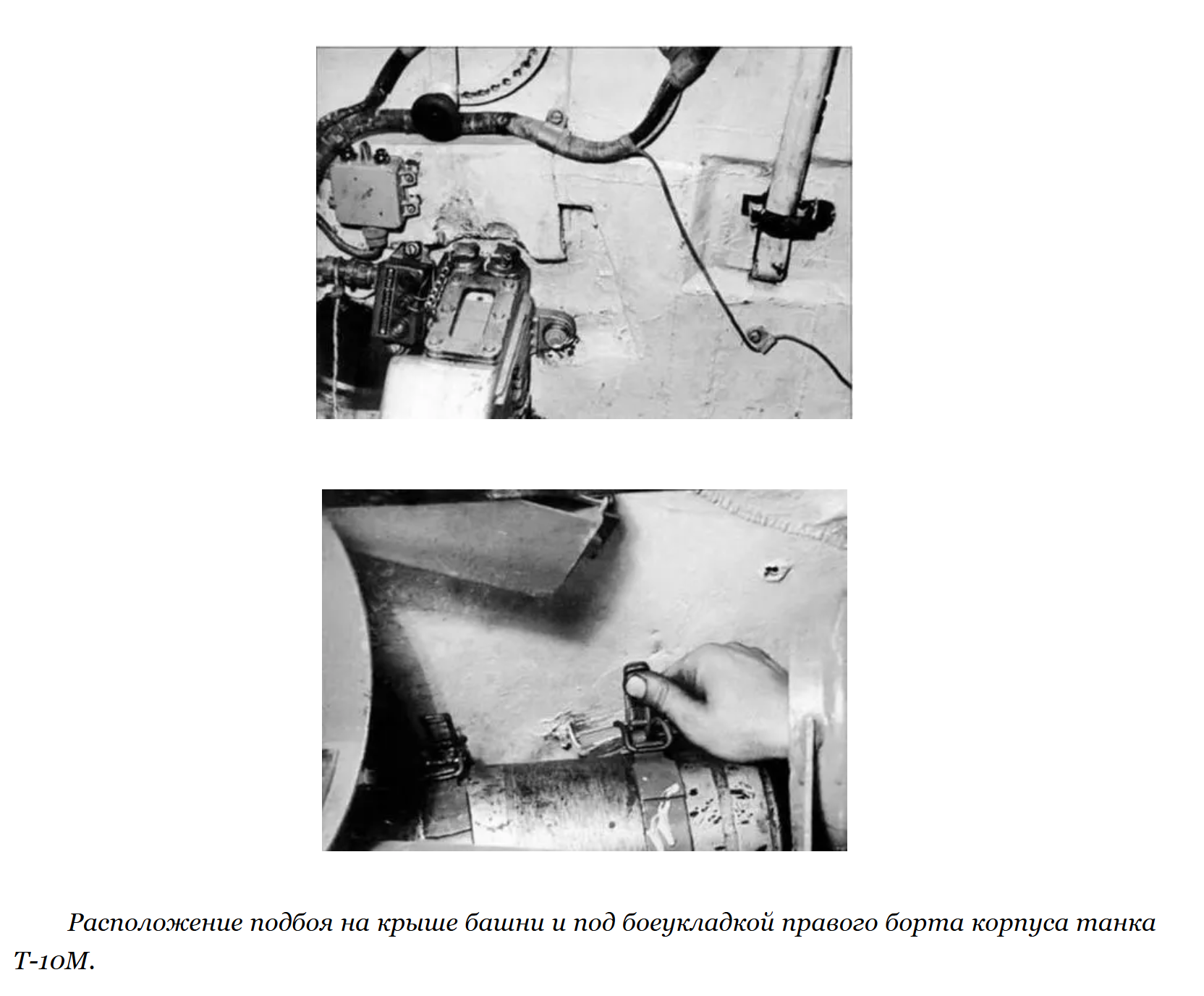

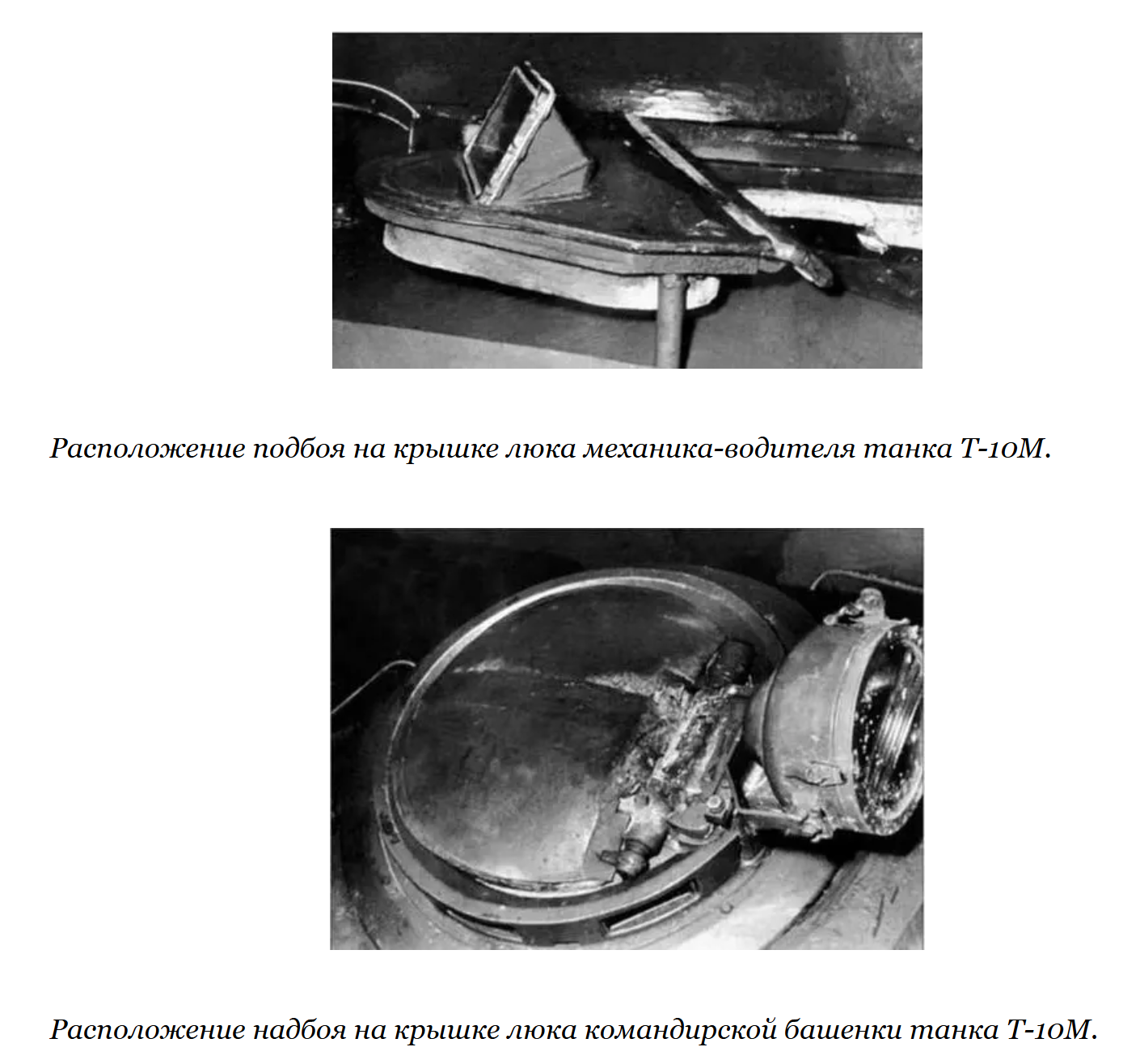

От серийной машины этот танк отличался установкой 40-мм подбоя из материала ПОВ-20/50С; на крышке люка механика-водителя и подбашенном листе защита от проникающей радиации была усилена 45-мм подбоем из того же материала. Корму, правый и левый борта башни оборудовали подбоем ПОВ-20/50С и ПОВ-20 с толщиной листов, изменявшейся от 20 до 40 мм. Масса подбоя составила 396 кг, причем на башню приходилось 294 кг, а на корпус - 102 кг.
Исследования показали, что размещение подбоя на Т-10М позволило увеличить кратность ослабления проникающей радиации в 1,9-4,3 раза. Таким образом, защитные свойства танка улучшились в 2,3 раза и составили оценочную кратность ослабления проникающей радиации, равную 5,5.
Т-10М с ПТРК:

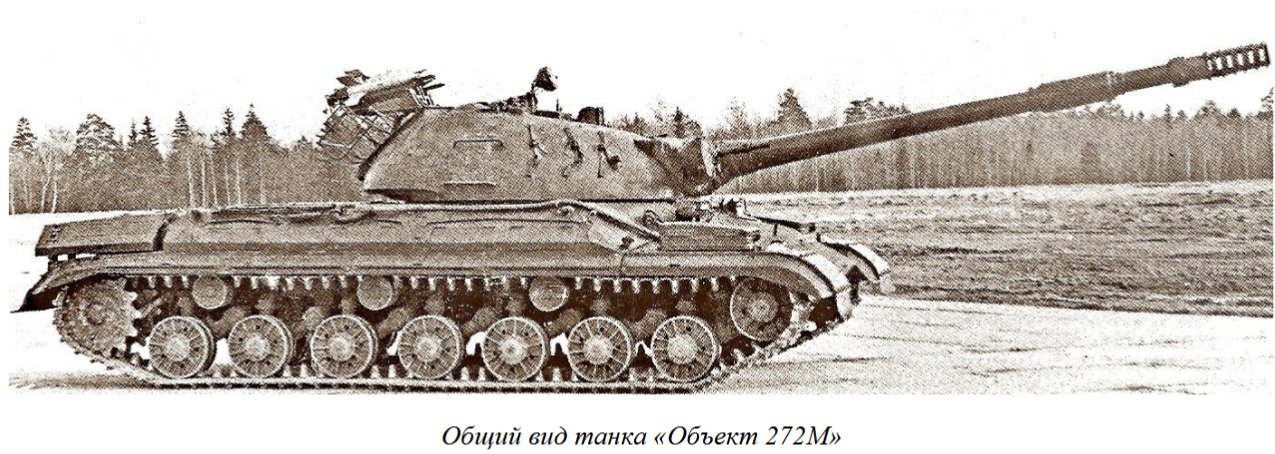

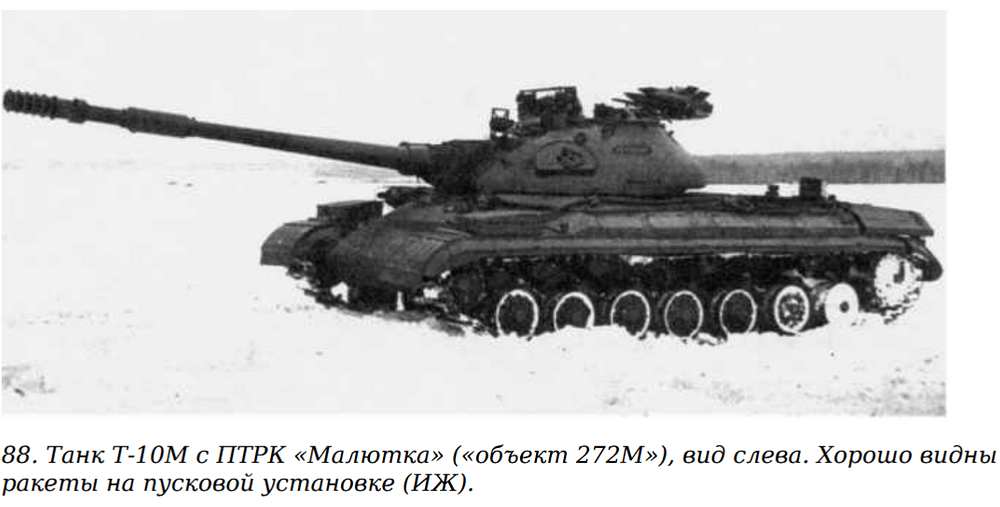

Танк «Объект 272М» с ПТРК «Малютка»:
Спойлер
Танк «Объект 272М» представлял собой танк Т-10М с ПТРК «Малютка», установленным снаружи на тыльной части башни в качестве дополнительного оружия для усиления основного оружия при борьбе с бронированными целями противника на дальностях 2500-3000 м. Был разработан в 1962 г.

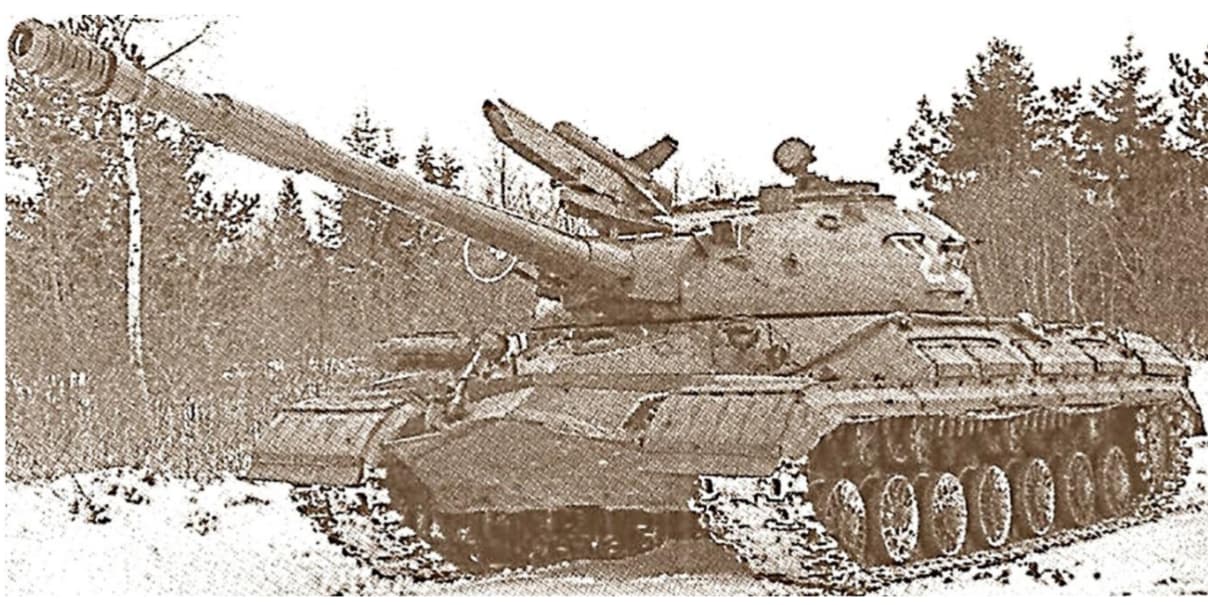

Т-10М оснащённого ПТРК «Скорпион»:
Спойлер

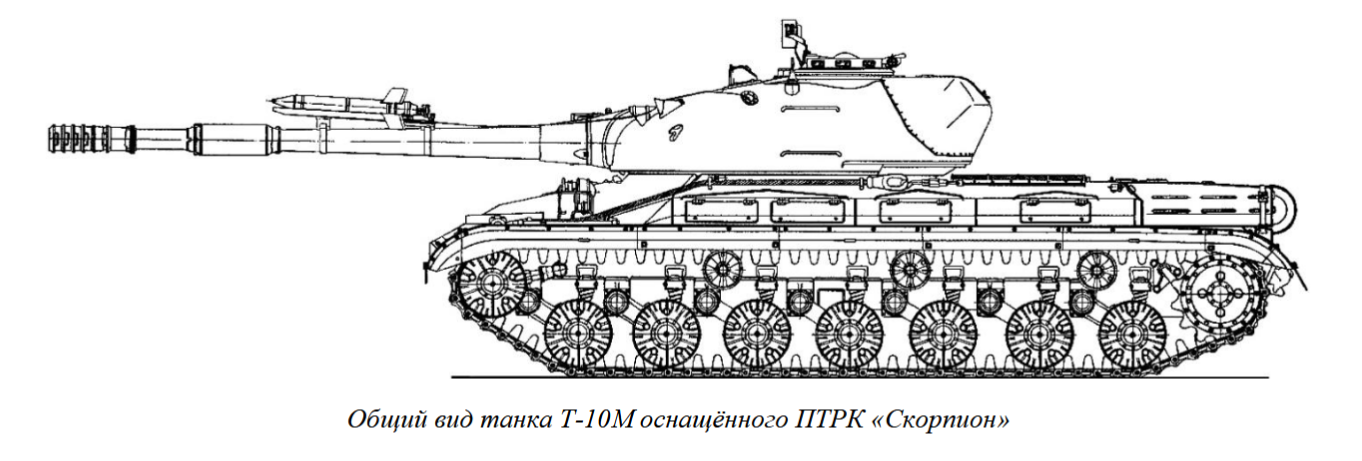

Общий вид танка Т-10М оснащѐнного ПТРК «Скорпион»
К работам по использованию в системе вооружения танка Т-10М привлекли КБМ
во главе с Б. И. Шавырина. В начале 1961 года на опытном танке «Объект 272»
(№5505А001) в КБМ, под руководством С. П. Непобедимого, при участии сотрудников
ОКБТ ЛКЗ, под руководством Ю. М. Мироненко, установили макетный образец ПТРК
«Скорпион», ходовые и стрельбовые испытания танка подтвердили возможность стрельбы ПТУР из танка.
Т-10М с ПТРК «Фаланга»:
Спойлер
1960 год, два танка Т-10М прошли специальные испытания ПТРК «Фаланга» с целью определения возможности использования этого комплекса на ракетном танке «Объект 287»

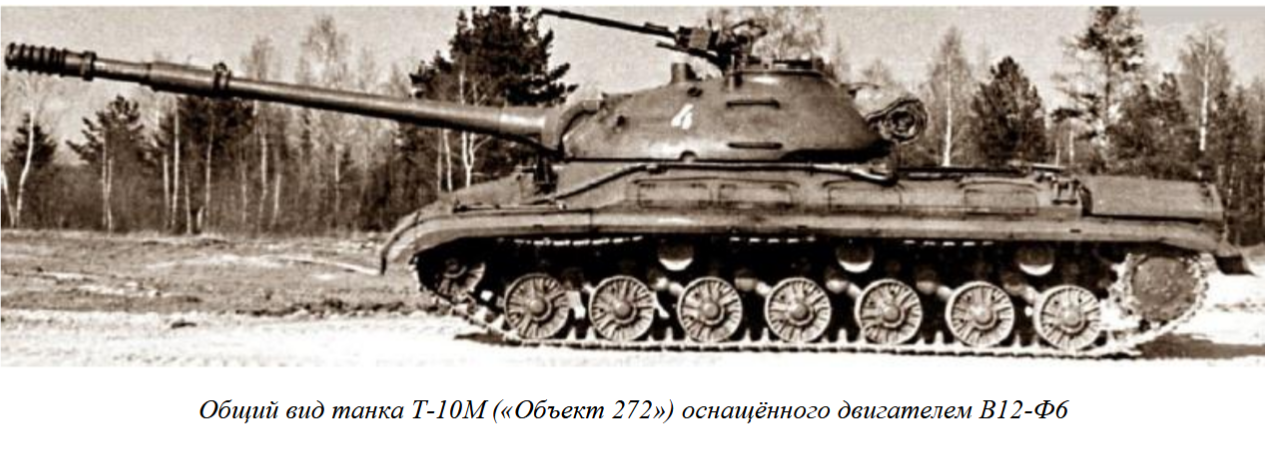

Т-10М с форсированым двигателем:
Спойлер
В рамках работ по повышению подвижности машины весной 1959 года ОКБТ ЛКЗ оснастило первый опытный образец танка Т-10М (№5804Б01) дизельным двигателем В12-6Ф мощностью 800 л. с. . С 15 апреля 1959 по 20 июля 1960 года танк проходил заводские испытания в объёме 300 часов.
КАЗ для Т-10М :
Спойлер
В 1960 г. в Академии БТВ им. Сталина совместно с ВНИИ-100, НИИ-61, НИИБТ полигоном и Казанским авиационным институтом развернулись исследования по групповой и индивидуальной защите танков от противотанковых управляемых ракет (ПТУР). НИР, получившие наименование «Оплот-МО».

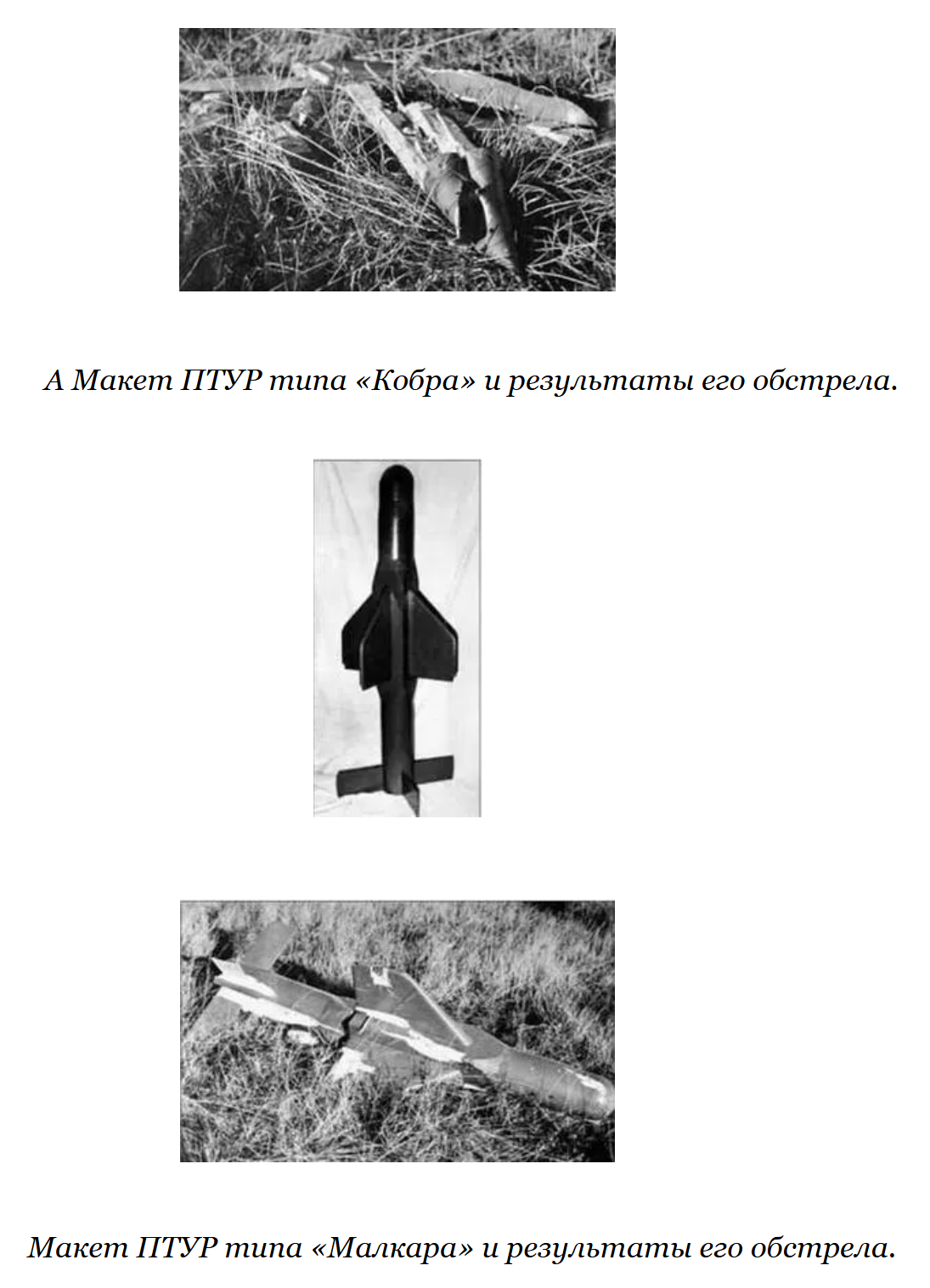

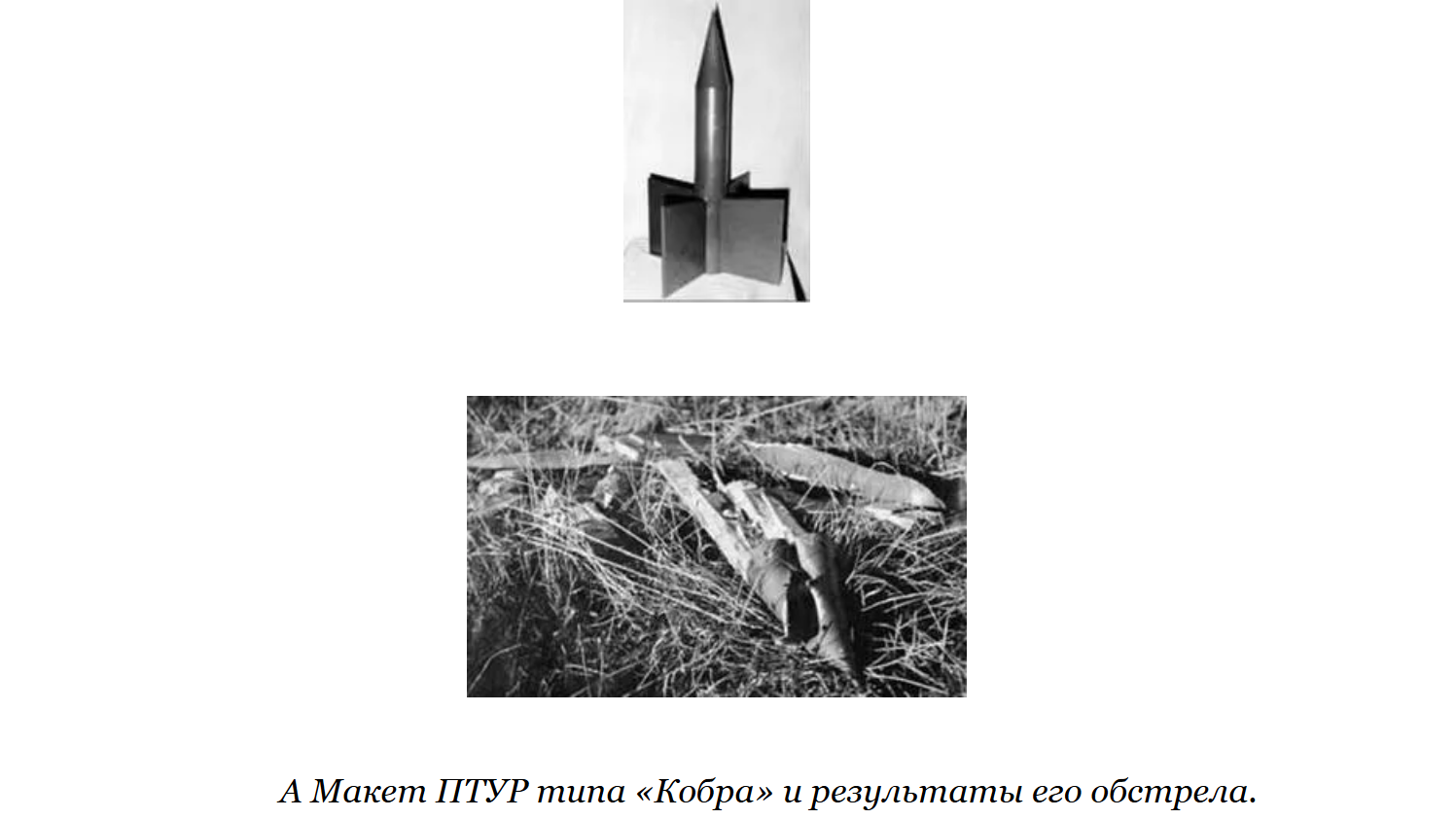

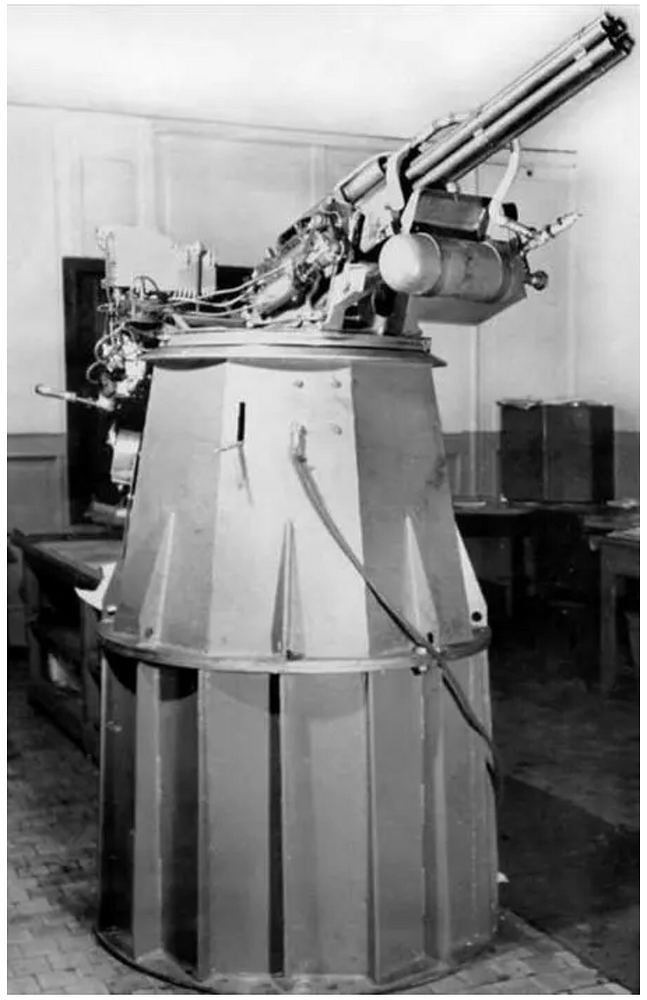

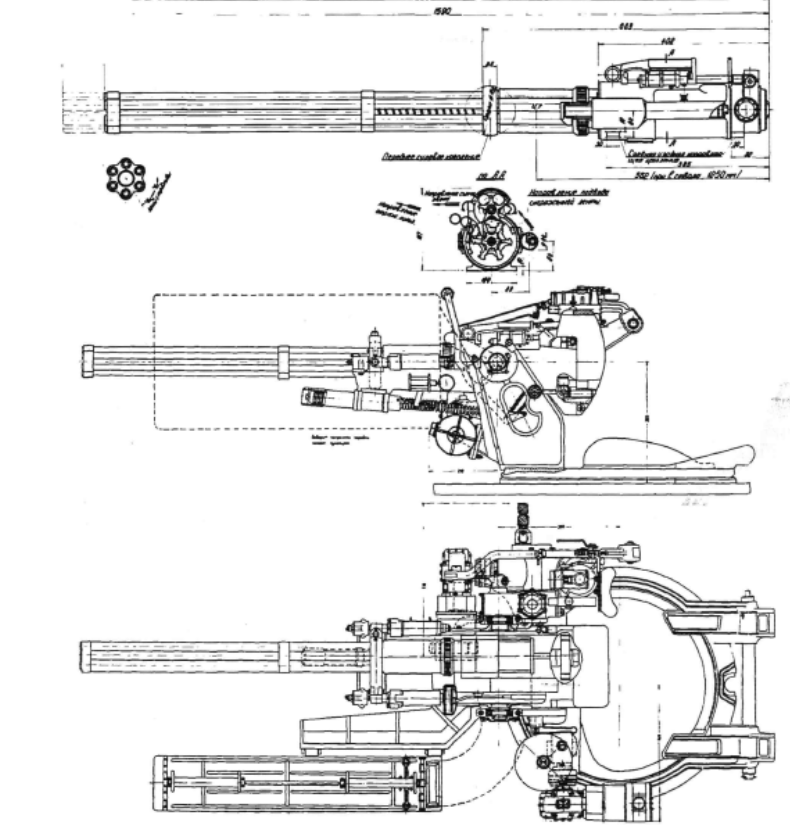

Велись работы по системе активной защиты с автоматическим обнаружением целей (оптика, радиолокация, тепловая пеленгация), автосопровождением и уничтожением ракет с помощью шестиствольного 14,5 мм пулемёта или 23мм АО-19 пушки с темпом стрельбы в 10000 выстрелов, размещённого на зенитной установке КПВТ или на люке командира. Оружие могло поражать несколько целей одновременно, а автоматическая стрельба использовала пневматический привод, был создан рабочий макет 6-ствольной пушки АО-19, которым производили выстрелы по макетам ракет (макеты весели на проволке), тему закрыли, отдав предпочтение второму варианту.

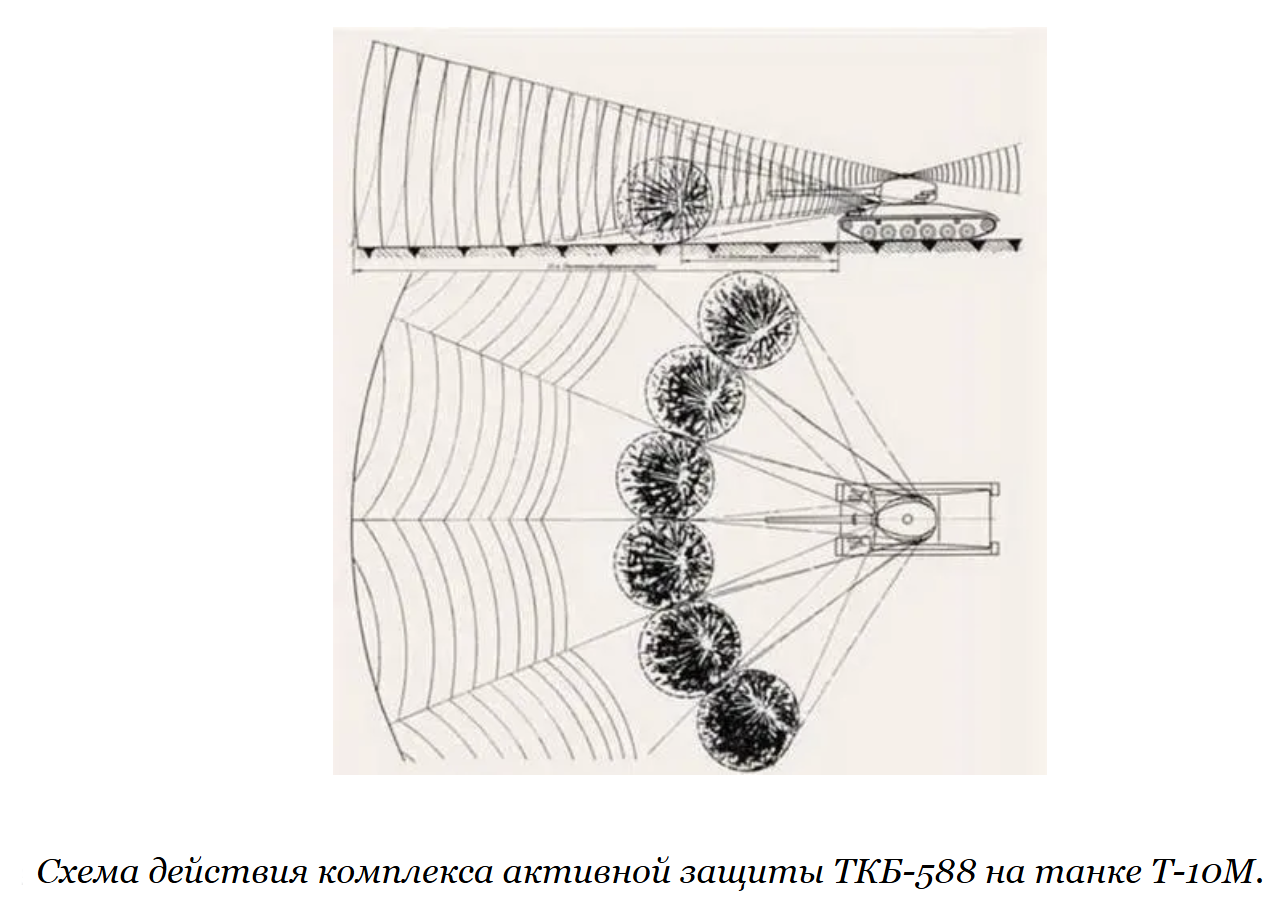

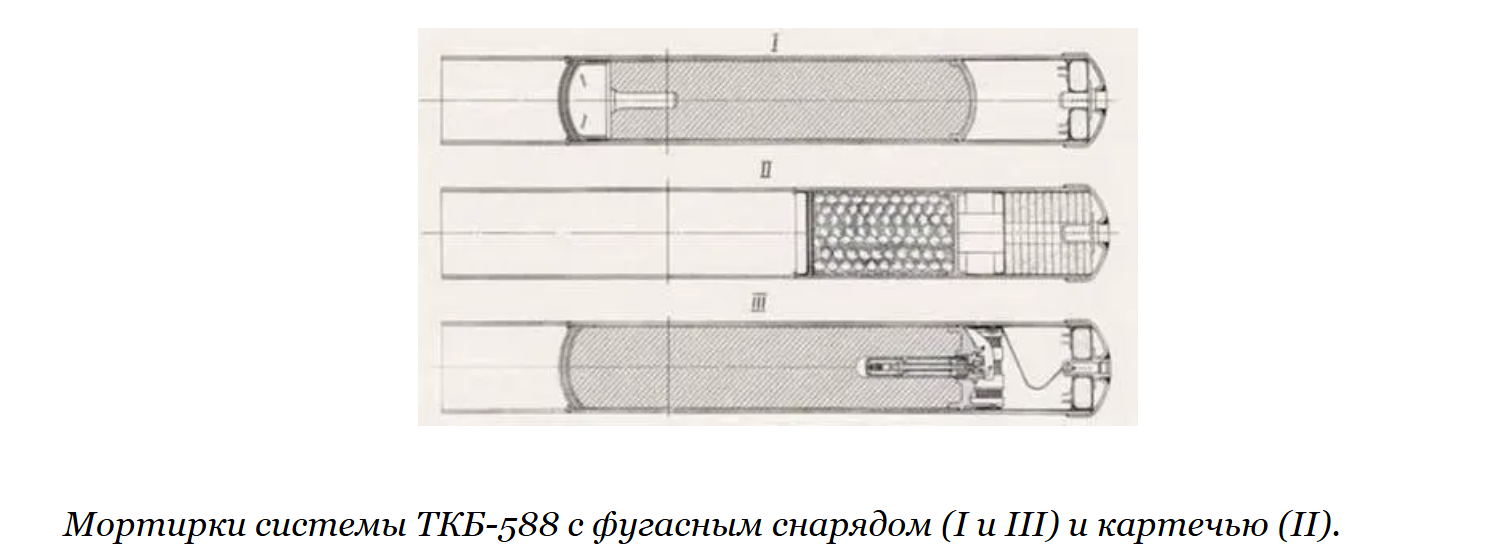

По второму варианту активной защиты от ПТУР в ОКБТ ЛКЗ совместно с ЦКИБ в 1960 г. изучили возможность установки на Т-10М системы ТКБ-588.
Исследования подтвердили эффективность системы ТКБ-588 по защите танков от реактивных снарядов, при этом она была простой, лёгкой и не снижала боевые качества танка. Использование активных средств защиты на малых дистанциях открывало возможности для создания отечественной радиолокационной системы. В 1961 году планировались испытания макета системы, а в дальнейшем, в 1962–1965 годах, на основе этих разработок создан комплекс активной защиты «Дикобраз».
Радиолокационный дальномер в ОКБТ ЛКЗ ТРЛД) «Скала»:
Спойлер
В соответствии с постановлением СМ СССР от 8 мая 1957 года в ЦНИИ-173 раз-
вернулись работы по созданию танкового радиолокационного дальномера (ТРЛД) «Скала». В IV квартале 1958 года ОКБТ ЛКЗ подготовило рабочие чертежи по установке
ТРЛД в боевом отделении танка, получившего обозначение «Объект 284».
В начале 1959 года в танке «Объект 272» (№5803Б01) смонтировали антенну ТРЛД
164 «Скала» и провели еѐ испытания. В марте-апреле завершили окончательный монтаж в
танке экспериментального образца ТРЛД. По итогам проведѐнных испытаний 5 ноября
1959 года ГКСМОТ принял решение о продолжении работ по ТРЛД. В I квартале 1962 го-
да на ЛКЗ смонтировали ТРЛД «Скала-II» в танке Т-10М («Объект 284»), испытания ко-
торого прошли во II квартале. В течение 1965 года ОКБТМ ЛКЗ и ЦНИИ-173 вели
работы по усовершенствованному ТРЛД «Скала-III», который получил возможность не
только обнаруживать цели, но наводить на них управляемые ракеты.
В 1960 году, параллельно с работами по ТРЛД «Скала», ВНИИ-100 совместно с
ЛИТМО выполнили компоновку аппаратуры малогабаритного ТРЛД «Лилия» в се-
рийном танке Т-10М («Объект 272»). В связи с прекращением работ по созданию пер-
спективных тяжѐлых танков и свѐртыванию серийного производства Т-10М проекты
ТРЛД были закрыты

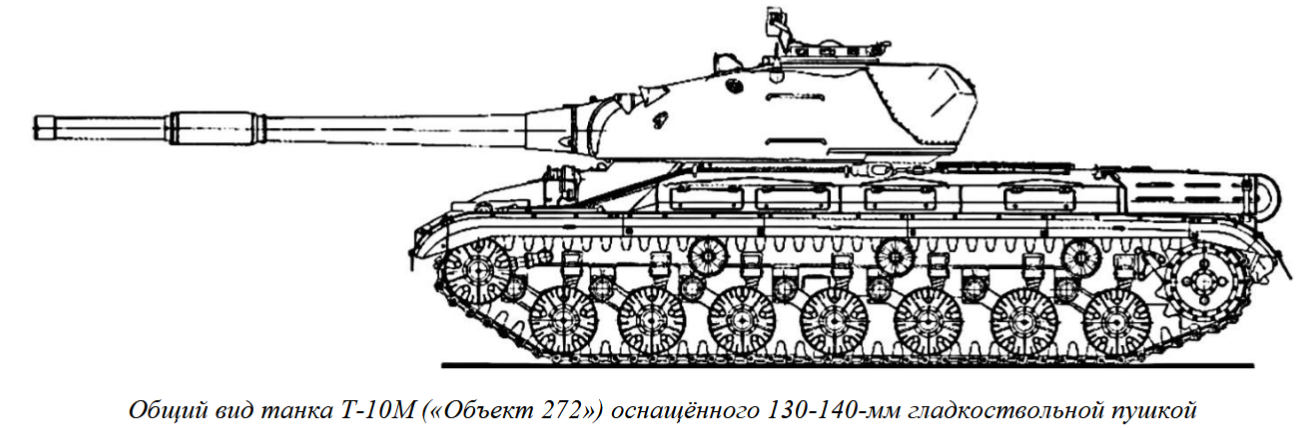

Т-10М с 130-140мм пушкой:
Спойлер
Параллельно с работами по установке на Т-10М противотанковых ракетных ком-
плексов повысить огневую мощь машины предполагалось за счѐт использования на се-
рийном танке 130-140-мм гладкоствольной пушки. В боекомплект новой пушки предлагалось ввести выстрел с бронебойно-подкалиберным снарядом и частично сгорающей гильзой.
130-140мм Орудие были испытаны, но не установлены на на один серийный танк семейства Т-10М.
Нереализованые проекты модификаций

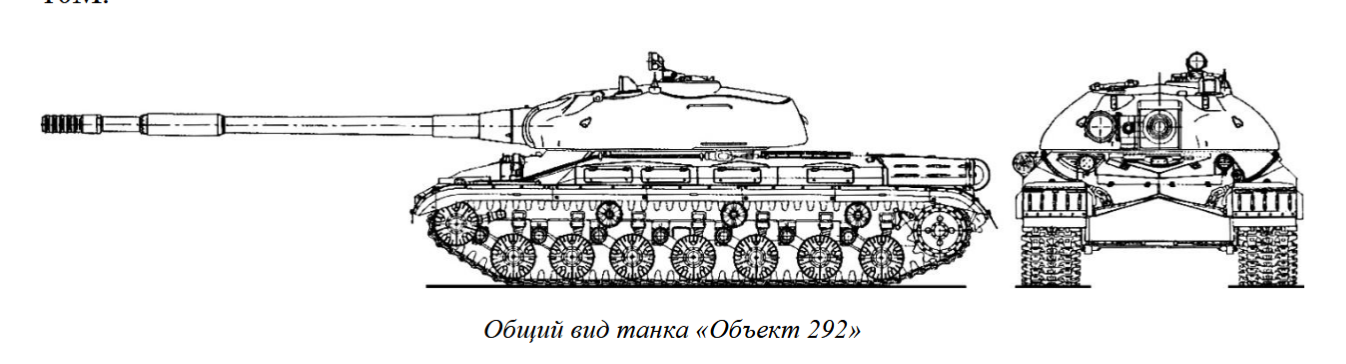

Т-10М с 130мм пушкой и башней от об.277 - об.292:
Спойлер
Главный конструктор ОКБТ Ж.Я. Котин предложил существенно повысить огневую мощь Т-10М путем создания на его базе нового тяжелого танка, который получил обозначение «Объект 292». Впервые этот вопрос рассмотрели на заседании Технического совета ОКБТ еще 24 июня 1960 г. В конструкцию танка предполагалось внести все успешные разработки ОКБТ за последние несколько лет и устранить имевшиеся недостатки в системах охлаждения и смазки серийных машин.
Согласно проекту (руководитель работ – Н.М. Чистяков), предполагалось установить на Т-10М более тяжелую и защищенную башню танка «Объект 277» с мощной 130-мм пушкой М-65 и боекомплектом из выстрелов с частично сгораемыми гильзами. Боевая масса танка должна была составлять 51-52 т. Сохранение массы в данных пределах достигалось благодаря применению титановых сплавов в конструкции корпуса и ходовой части машины.
Т-10М с новой башней:
Спойлер

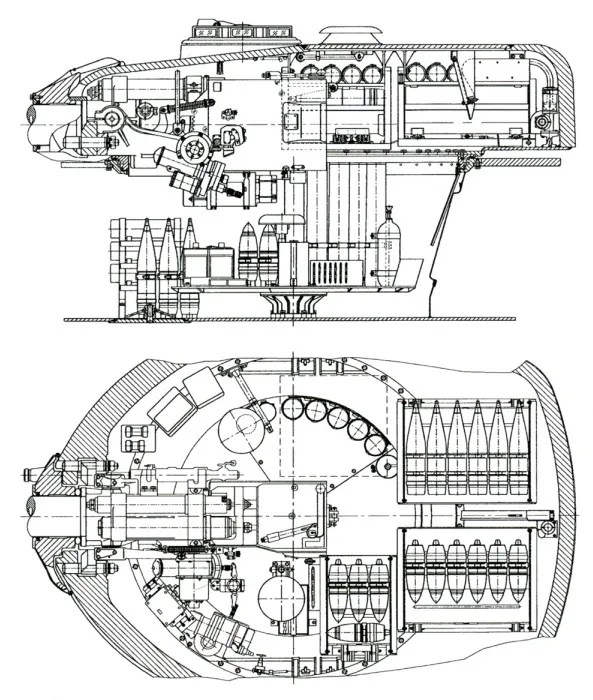

Предусматривалась новая башня с забашеным боекомплектом, проект закрыли на стадии проработки.
Источники:
П. Ф. Скоробогатов Советский тяжёлый танк Т-10
Техника и вооружение 2015-2016
Отечественные Бронированные Машины ХХ век Том 3
